Tính toán kết cấu sàn không dầm vượt nhịp theo tiêu chuẩn

Tính toán kết cấu sàn không dầm là yếu tố then chốt để đảm bảo an toàn và hiệu quả cho công trình. Bên cạnh đó, các chủ đầu tư sẽ quan tâm đến nhiều yếu tố như sàn không dầm là gì, tác dụng sàn không dầm vượt nhịp ra sao, sàn được ứng dụng cho các công trình nào,...

Bài viết dưới đây, Hải Thành sẽ giải đáp các thắc mắc về sàn không dầm vượt nhịp, giúp bạn có thêm kinh nghiệm thi công xây dựng. Cùng tham khảo nhé!

Tính toán kết cấu sàn không dầm như thế nào?

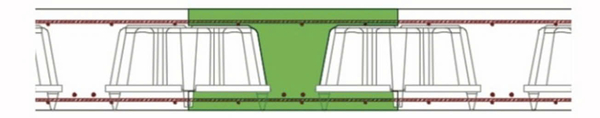

Cấu tạo sàn không dầm vượt nhịp lớn

Việc tính toán kết cấu sàn không dầm bị ảnh hưởng bởi cấu tạo của sàn. Khác với sàn bê tông truyền thống sử dụng hệ dầm để nâng đỡ, sàn không dầm vượt nhịp tận dụng cấu trúc hộp rỗng và lưới thép bên trong để đảm nhiệm vai trò chịu tải. Sự thay đổi kết cấu này cho phép loại bỏ dầm ngang và dầm dọc, mang đến trần nhà phẳng.

Hơn thế nữa, việc không dầm đồng nghĩa với việc không có cột nhà ở giữa, từ đó tạo ra các nhịp kết cấu lớn hơn. Theo đó, trong hệ thống sàn không dầm, lực tác động sẽ được truyền trực tiếp từ bản sàn xuống các cột.

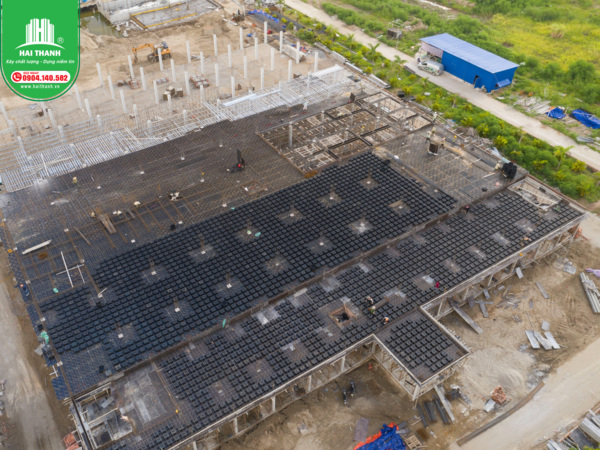

Sàn không dầm loại bỏ hệ cột ở giữa giúp vượt nhịp

Tác dụng sàn vượt nhịp không dầm

Trước khi tính toán kết cấu sàn không dầm, bạn nắm được tác dụng của loại sàn này trong lĩnh vực xây dựng. Sàn không dầm vượt nhịp chính là một cuộc cách mạng trong xây dựng nhà dân, nổi bật với hàng loạt ưu điểm so với sàn dầm truyền thống thông thường:

• Tối ưu hóa thời gian và giảm độ dày sàn: Việc thi công sàn vượt nhịp rất nhanh chóng, chỉ mất khoảng 5-7 ngày để hoàn thiện. Trong đó, quy trình thi công bao gồm trải thép, đặt vật liệu và cố định hộp nhựa HTbox khá đơn giản. Đồng thời, việc loại bỏ dầm và thép phức tạp giúp giảm độ dày sàn, qua đó tăng tầng và nới rộng không gian cho nhà cao tầng.
• Tiết kiệm chi phí và tăng tính linh hoạt: Giảm đáng kể chi phí xây tô trát và vỏ bao do không cần dầm. Ngoài ra, vật liệu đặc biệt (hộp HTbox) cho phép điều chỉnh độ cao sàn dễ dàng, thuận tiện bố trí nội thất.
• Giảm áp lực lên móng: Việc loại bỏ cốp pha dầm và giảm lượng thép giúp tải trọng truyền trực tiếp xuống cột, vách và móng. Theo đó, kết cấu bê tông nhẹ hơn khoảng 35% so với sàn truyền thống.
• Thân thiện, bảo vệ môi trường: Việc sử dụng vật liệu tái chế là hộp nhựa HTbox làm lõi sàn giúp  giảm thiểu lượng bê tông sử dụng, bảo vệ môi trường.
• Các lợi ích khác: Khả năng cách âm, cách nhiệt, phù hợp với đa dạng công trình,...

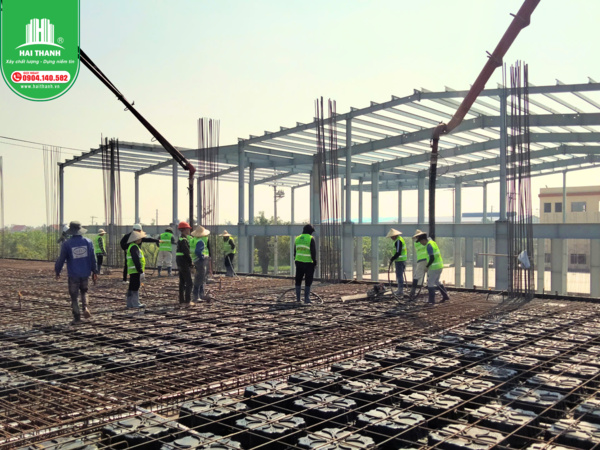

Sàn không dầm vượt nhịp đem lại nhiều ưu điểm vượt trội so với sàn dầm truyền thống

>> Xem thêm: Sàn không dầm dày bao nhiêu? Độ dày sàn không dầm

Tính toán kết cấu sàn không dầm vượt nhịp lớn

Tính toán kết cấu sàn không dầm vượt nhịp đặt ra nhiều bài toán kỹ thuật mà các kỹ sư cần phải giải quyết, bao gồm:

• Khai báo vật liệu: Do cấu trúc rỗng, sàn không dầm cần được mô hình hóa như sàn nấm với các thông số vật liệu (độ cứng, trọng lượng riêng) đã được quy đổi tương đương.
• Xác định tải trọng kết cấu sàn không dầm: Việc áp dụng đúng các hệ số tổ hợp tải trọng theo tiêu chuẩn là bắt buộc. Ví dụ, Eurocode với 1.35 cho tĩnh tải và 1.5 cho hoạt tải.
• Xử lý lỗ kỹ thuật: Các vị trí lỗ kỹ thuật, đặc biệt gần cột, tiềm ẩn nguy cơ gây yếu kết cấu. Cần kiểm tra khả năng chịu cắt, chịu chọc thủng và có biện pháp gia cường phù hợp (dầm cao, thêm thép). Nên tránh đặt ống lớn (≥ D90) âm sàn.
• Đảm bảo độ cứng kết cấu sàn không dầm: Độ cứng ngang của sàn không dầm thường thấp hơn sàn đặc. Do đó cần được kiểm tra và đảm bảo nằm trong giới hạn cho phép.
• Kiểm soát độ võng kết cấu sàn không dầm: Độ võng của sàn cần được tính toán và kiểm soát theo các trạng thái giới hạn sử dụng, xét cả ngắn hạn và dài hạn.
• Bố trí thép chịu lực: Tính toán kết cấu sàn không dầm bảo gồm lượng và vị trí thép gia cường phải được tính toán dựa trên biểu đồ mômen và lực cắt. Đặc biệt, cần chú trọng đến thép chống cắt và chống chọc thủng tại các vị trí chịu lực tập trung như cột.
• Gia cường chống cắt và chọc thủng: Khu vực cần bố trí thép chống cắt, chiều dài bố trí cần được xác định rõ. Tương tự, cần xem xét kỹ tiết diện cột, thép mũ cột (nếu có) để tính toán lực chọc thủng và bố trí thép chống chọc thủng một cách đều đặn quanh cột, tránh các vị trí chu vi bị suy yếu.

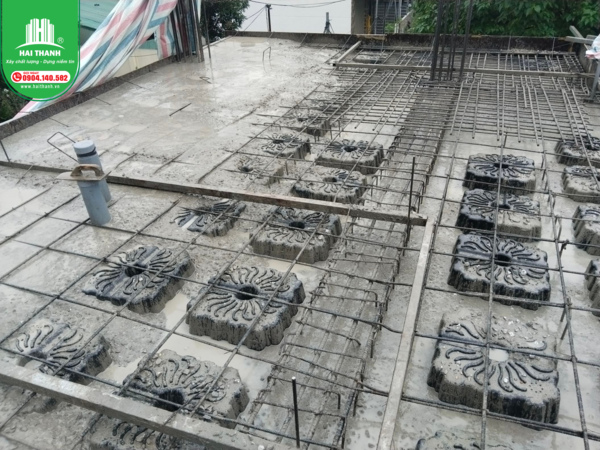

Tính toán kết cấu sàn không dầm cần chú ý đến từng chi tiết kỹ thuật

>> Xem thêm: Thi công sàn hộp tại Hải Phòng ở đâu tốt?

Chuyển giao công nghệ sàn vượt nhịp lớn HTbox

CTCP Tư vấn và Xây dựng Hải Thành là đơn vị dẫn đầu trong việc cung cấp dịch vụ trọn gói chuyển giao công nghệ sàn phẳng vượt nhịp HTbox. Đây là một giải pháp xây dựng tiên tiến cho các công trình hiện nay. Với hơn 14 năm kinh nghiệm dày dặn và uy tín đã được chứng minh qua nhiều dự án thành công, chúng tôi tự hào là đối tác tin cậy của nhiều chủ đầu tư, doanh nghiệp hay các nhà thầu lớn tại Miền Bắc.

Xây dựng Hải Thành mang đến dịch vụ hoàn chỉnh, bao gồm:

• Thiết kế kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi đảm nhận việc thiết kế bản vẽ kết cấu sàn không dầm một cách chi tiết, được điều chỉnh phù hợp với từng dự án cụ thể.
• Thi công chuyên nghiệp sàn hộp nhựa HTbox: Với đội ngũ thi công lành nghề, chúng tôi cam kết đảm bảo tiến độ, chất lượng và đúng tiêu chuẩn kỹ thuật trong quá trình lắp đặt sàn HTbox.
• Giám sát chặt chẽ: Quá trình giám sát được thực hiện nghiêm ngặt trong suốt thời gian thi công để đảm bảo công trình được xây dựng theo bản vẽ thiết kế và các tiêu chuẩn kỹ thuật.
• Chính sách bảo hành: Hải Thành luôn cung cấp chế độ bảo hành tốt nhất, giúp quý khách an tâm sử dụng dịch vụ trong suốt thời gian dài.

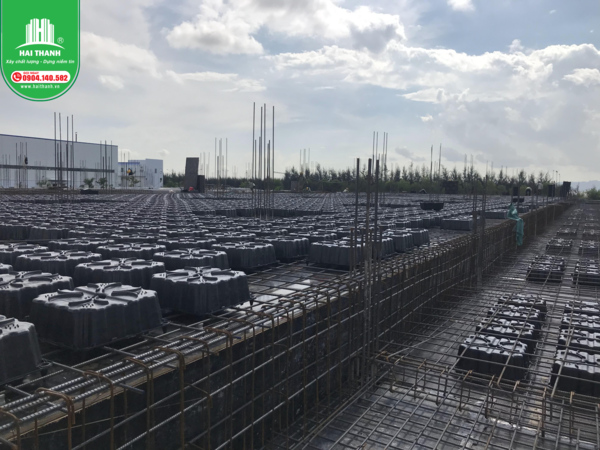

Giải pháp thi công sàn hộp HTbox dự án nhà ăn 2 tầng tại KCN Nam Cầu Kiền, Hải Phòng

>> Xem thêm: Hải Thành - Đơn vị thi công sàn phẳng không dầm tại Hải Phòng

Kết luận

Việc nắm vững các nguyên tắc tính toán kết cấu sàn không dầm là yếu tố tiên quyết để ứng dụng thành công công nghệ này. Sàn không dầm vượt nhịp được áp dụng không chỉ trong các công trình dân dụng mà còn ở các công trình công nghiệp, TTTM, nhằm đem đến nhiều giải pháp tối ưu cho chủ đầu tư.

Nếu bạn có bất kỳ thắc mắc nào về công nghệ sàn vượt nhịp HTbox của chúng tôi, hãy liên hệ để được tư vấn và hỗ trợ nhanh nhất!
