• Chủ đầu tư: CÔNG TY TNHH ĐẦU TƯ VẬN TẢI PHƯƠNG LINH
• Địa chỉ: Đông Sơn, Thủy Nguyên
• Diện tích thi công sàn TBOX: 6.300m2
• Năm thực hiện: 2021
• Đơn vị thi công: công ty tư vấn và xây dựng Hải Thành

Hải Thành là đơn vị thiết kế và thi công sàn Tbox hàng đầu Hải Phòng, chúng tôi tự hào được đồng hành cùng chủ đầu tư Phương Linh lắp đặt sàn phẳng không dầm TBOX tại công trình TTTM Đông Sơn. Hãy cùng chúng tôi tìm hiểu về quá trình thi công này nhé:

Thiết kế phối cảnh TTTM Đông Sơn - Thủy Nguyên- Hải Phòng

1.Quy trình lắp đặt sàn hộp tại công trình Đông Sơn

Bước 1: Thi công Coppha sàn, lắp đặt con kê

Thi công cốp pha dầm sàn đúng quy trình là việc rất quan trọng đối với thi công công trình. Mọi công đoạn thi công cốp pha dầm sàn đòi hỏi sự cẩn thận, tỉ mỉ đảm bảo đúng yêu cầu về kỹ thuật không xảy ra lỗi nhỏ để ảnh hưởng đến chất lượng công trình.

a.Thi công coppha sàn:

• Coppha dầm sàn là vật liệu không thể thiếu khi thi công khuôn bê tông trong xây dựng. Trên thực tế khi thi công sàn hộp TBOX sẽ cần đến ít số lượng coppha hơn sàn BTCT thông thường nhưng nó vẫn đóng vai trò quan trọng trong việc cố định và liên kết vật liệu.
• Khi thi công coppha dầm sàn yêu cầu KTS giám sát chặt chẽ đảm bảo chuẩn kỹ thuật và chất lượng sàn.
• Các bước thi công coppha dầm sàn:

• Dùng cốp pha thép đặt trên giàn giáo chữ A và hệ xà gồ bằng gỗ, tận dụng tối đa diện tích cốp pha thép, cốp pha gỗ cho những diện tích còn lại cần thi công
• Bố trí ván thành để ngăn cách giữa cốp pha sàn và cốp pha dầm.
• Sử dụng cốp pha thép đặt trên hệ giàn giáo chữ A chịu lực và xà gồ bằng gỗ, tận dụng tối đa diện tích ván khuôn thép định hình, dùng cốp pha gỗ cho phần diện tích còn lại.
• Ván thành liên kết với con đỉa vào thành cốp pha dầm và dầm đỡ cốp pha dầm

b.Lắp đặt con kê:

Con kê bê tông được sử dụng để giữ sàn thép theo đúng bản vẽ thiết kế đảm bảo được khoảng cách giữa cốt thép và ván khuôn.

Dưới đây là cách lắp đặt con kê chuẩn kỹ thuật khi thi công sàn hộp TBOX

• Kiểm tra chất lượng con kê trước khi đưa vào lắp đặt đảm bảo con kê phù hợp với kích thước và yêu cầu sử dụng.
• Kiểm tra cốt thép đã được lắp đặt trên sàn
• Chuẩn bị dây kẽm có chiều dài phù hợp để buộc vào cục kê
• Để cục kê vuông góc với thanh thép, cố định thép và cục kê bằng dây kẽm đảm bảo độ chắc chắn trong quá trình thi công.
• Khoảng cách giữa các cục kê đúng theo tiêu chuẩn của bản thiết kế.

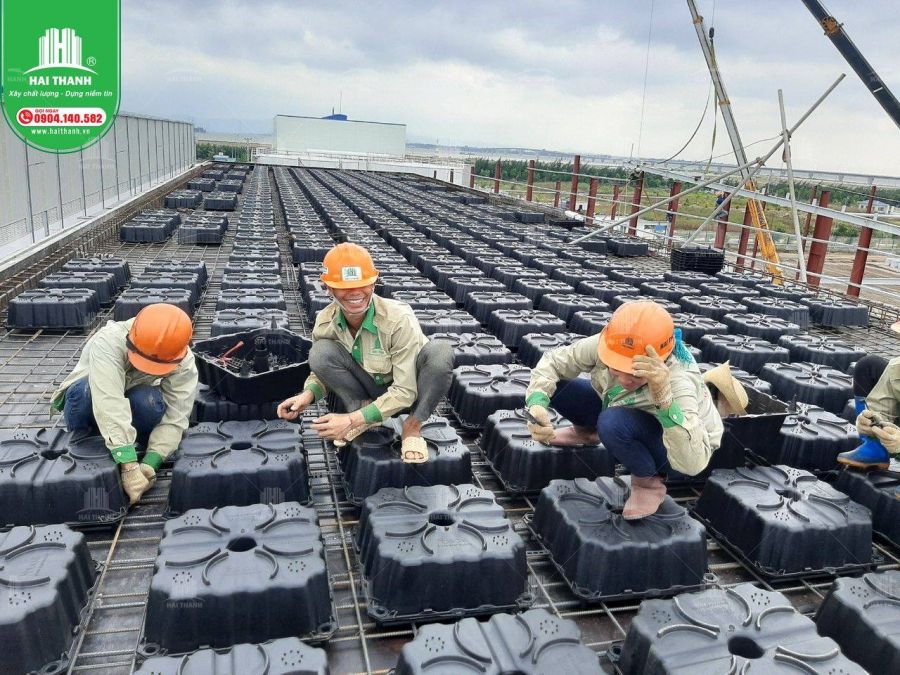

Bước 2: Lắp đặt hộp TBOX

• Kiểm tra chất lượng hộp trước khi đưa vào lắp đặt: không vỡ, không bóp méo, kích thước đúng tiêu chuẩn
• Tiến hành lắp đặt hộp theo hướng từ trên xuống dưới, từ trái qua phải
• Trong quá trình lắp hộp yêu cầu thẳng hàng, các chân hộp được cố định với sàn vằng thép chắc chắn.

Bước 3: Bố trí thép gia cường

Thép gia cường khi lắp đặt sàn hộp TBOX được chia làm 2 loại

• Lắp đặt cốt thép dầm theo phương dọc
• Lắp đặt cốt thép dầm theo phương ngang

a.Lắp đặt cốt thép dầm theo phương dọc

Đối với phương dọc, khi bố trí cốt thép dầm cần lưu ý một số nguyên tắc sau:

• Trong vùng momen âm cốt thép dọc chịu lực kéo As đặt ở phía trên, vùng momen dương ở phía dưới
• Đặt cốt thép có tiết diện momen lớn nhất ở những vùng đã tính toán trước
• Cốt thép sau khi uốn phải đáp ứng được khả năng chịu lực theo momen uốn trên các tiết diện khác nhau
• Neo cố định và chắc chắn mỗi đầu thanh của cốt thép
• Nghiệm thu cốt thép được lắp đặt để tiến hành bước tiếp theo

b.Lắp đặt cốt thép dầm theo phương ngang

Với lắp đặt cốt thép dầm theo phương ngang có một số chú ý sau đây:

• Chọn đường kính cốt thép dầm dọc phù hợp
• Khi thi công không sử dụng quá 3 loại đường kính cho cốt thép bởi dễ gây nhầm lẫn trong quá trình thi công
• Phân biệt rõ lớp bảo vệ của cốt thép chịu lực, chiều dày lớp bảo vệ không được nhỏ hơn đường kính cốt thép và không nhỏ hơn giá trị co với yêu cầu.

Bước 4: Thi công lưới thép hàn lớp trên và các chi tiết kỹ thuật

Lưới thép hàn có thiết kế với nhiều mắt lưới bằng thép và có nhiều kích cỡ để lựa chọn phù hợp với số liệu của công trình. Lưới thép này có ưu điểm rất lớn trong quá trình thay thế tấm bê tông lớn dưới mặt sàn, từ đó tiết kiệm được chi phí và có tính thẩm mỹ cao.

Khả năng ứng dụng của lưới thép hàn rộng rãi, tiện lợi, các sản phẩm lưới thép hàn có thông số kỹ thuật riêng để phản ánh chất lượng và chức năng cho người sử dụng.

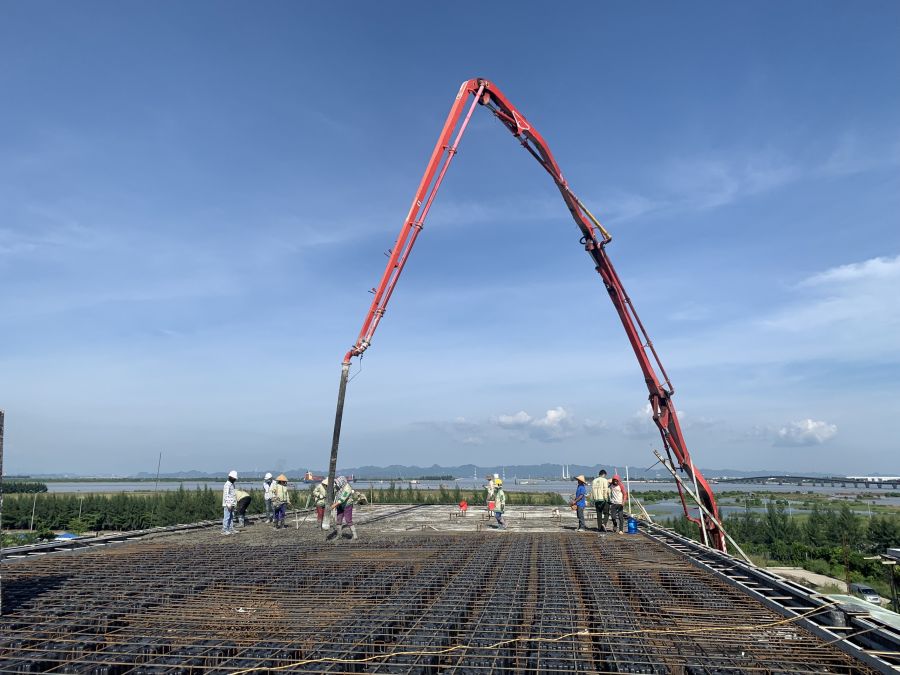

Bước 5: Đổ bê tông sàn lớp 1 và lớp 2

Đổ bê tông là bước sau cùng khi đã hoàn thiện công tác lắp đặt hộp TBOX, và dưới đây là các bước thi công đổ bê tông cho công trình Đông Sơn:

• Tiến hành đổ bê tông theo yêu cầu bản vẽ và được giám sát bởi kỹ thuật
• Đổ bê tông liên tục, không gián đoạn giữa chừng
• Chiều dày bê tông tuân thủ theo đúng tiêu chuẩn kỹ thuật phù hợp với bán kính và yêu cầu của dầm
• Xử lý bề mặt bê tông, sử dụng máy đầm đầm chặt nền và lấp đầy lỗ hổng dưới sàn.
• Sử dụng bạt làm vật dụng che chắn để chống bụi và mưa gió ẩm ướt

• Kiểm tra lớp bê tông thường xuyên đảm bảo bê tông đạt cường độ nhất định theo tiến độ công trình.

Bước 6: Nghiệm thu sàn tháo dỡ coppha

Trước khi tháo dỡ coppha kiểm tra công trình đã đạt được chất lượng như mong muốn hay chưa? Để kiểm tra được điều này kỹ thuật hiện trường sẽ căn cứ vào những yếu tố sau đây:

• Cường độ bê tông được giám sát và tính toán theo tiêu chuẩn: 50%, 70%, 100%
• Kiểm tra các loại kết cấu và đặc trưng về tải trọng của coppha
• Chỉ được tháo dỡ khi bê tông đạt cường độ thiết kế theo quy định
• KHi tháo dỡ không tháo dỡ cả công trình mà chia nhỏ từng khu vực tránh ảnh hưởng đột ngột đến trạng thái bê tông.

Đó là những yếu tố cơ bản, tuy nhiên bê tông cũng sẽ trực tiếp bị ảnh hưởng bởi các tác nhân bên ngoài như: thời tiết, chất lượng nguyên vật liệu, nhân công...Vì vậy, cần tính toán phù hợp thời gian đổ bê  tông cũng như thời gian tháo dỡ đẻ đảm bảo tiêu chuẩn và chất lượng công trình.
