Hướng dẫn cách tính và lắp đặt ván khuôn dầm sàn chi tiết, chính xác

Trong thi công kết cấu bê tông cốt thép, dầm và sàn luôn được xem là “xương sống” của công trình. Để bê tông đạt hình dạng, kích thước và khả năng chịu lực đúng thiết kế, ván khuôn đóng vai trò quyết định. Vì vậy, việc nắm vững cách tính và lắp đặt ván khuôn dầm sàn vừa giúp thi công thuận lợi, vừa giảm sai sót, tiết kiệm chi phí và đảm bảo an toàn lâu dài.

Cùng Hải Thành tham khảo hướng dẫn chi tiết, để áp dụng trong thực tế thi công dân dụng và nhà xưởng nhé!

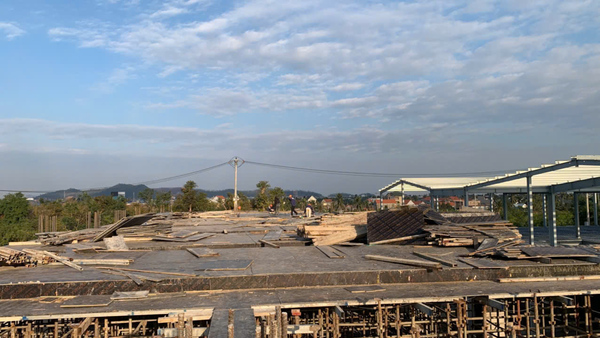

Tìm hiểu cách tính và lắp đặt ván khuôn dầm sàn chuẩn kỹ thuật

Vai trò của ván khuôn dầm sàn

Ván khuôn là hệ khuôn tạm thời dùng để định hình bê tông trong quá trình đổ và chờ đông cứng. Đối với kết cấu dầm sàn, ván khuôn phải đảm nhiệm nhiều chức năng quan trọng.

• Tạo hình cho dầm và sàn: Ván khuôn giúp tạo hình chính xác cho dầm và sàn theo đúng kích thước bản vẽ. Sai số trong khâu này sẽ ảnh hưởng trực tiếp đến khả năng chịu lực và thẩm mỹ công trình.
• Chịu tải trọng: Ván khuôn chịu toàn bộ tải trọng bê tông tươi, cốt thép và tải thi công. Do đó, cách tính và lắp đặt ván khuôn dầm sàn cần được thực hiện cẩn thận để tránh võng, xô lệch hoặc sập cốp pha.
• Tạo bề mặt sàn: Ván khuôn góp phần tạo bề mặt bê tông phẳng, đẹp, giảm công tác sửa chữa sau tháo dỡ. Đây là yếu tố rất quan trọng với các công trình yêu cầu cao về hoàn thiện.

Về cấu tạo, ván khuôn dầm sàn thường gồm:

• Ván khuôn dầm: đáy dầm và thành dầm.
• Ván khuôn sàn: bao phủ toàn bộ diện tích đáy sàn.

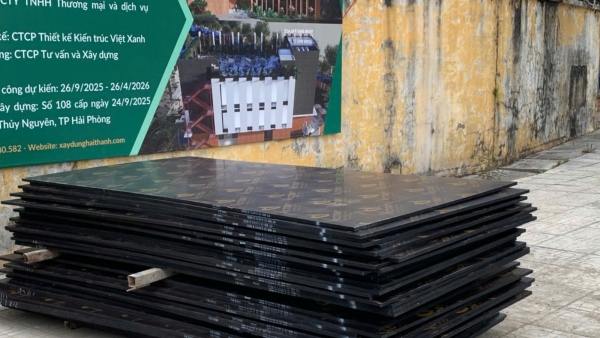

Ván khuôn có vai trò chính là tạo hình bê tông cho sàn

>> Xem thêm: Hướng dẫn công tác lắp dựng cốp pha dầm sàn, móng, cột chuẩn kỹ thuật

Cấu trúc và thông số kỹ thuật của ván khuôn dầm sàn

Để áp dụng đúng cách tính và lắp đặt ván khuôn dầm sàn, trước hết cần hiểu rõ cấu trúc và thông số kỹ thuật cơ bản.

Thông số kỹ thuật phổ biến

• Chiều dài tấm ván khuôn: 600 - 1800mm hoặc gia công theo yêu cầu.
• Chiều rộng ván khuôn: 200 - 600mm, phù hợp kích thước dầm và ô sàn.
• Độ dày ván khuôn: phổ biến 12 - 18mm với ván gỗ phủ phim, hoặc theo tiêu chuẩn từng hệ cốp pha.

Cấu tạo chi tiết

• Tấm ván khuôn: Bộ phận chính tạo hình bê tông.
• Hệ khung đỡ: Xà gồ, đà ngang, đà dọc.
• Cột chống, giàn giáo: Chịu tải và truyền lực xuống nền.
• Thanh giằng, gân tăng cứng: Hạn chế biến dạng khi đổ bê tông.
• Phụ kiện liên kết: Chốt, ty ren, góc V, khóa cốp pha.

Việc lựa chọn đúng vật liệu và cấu tạo sẽ giúp cách tính và lắp đặt ván khuôn dầm sàn trở nên chính xác và an toàn hơn.

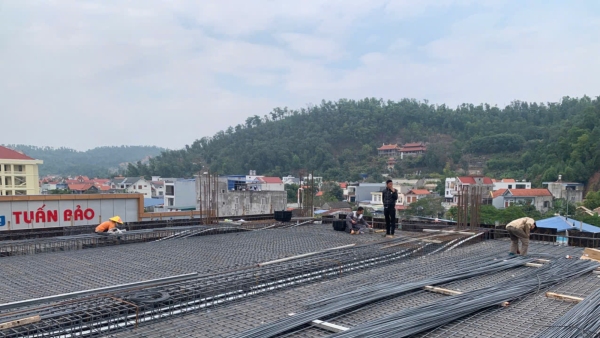

Các thông số kỹ thuật cần nắm được về ván khuôn dầm sàn

>> Xem thêm: Tìm hiểu kích thước ván khuôn thép tiêu chuẩn

Phương pháp tính lượng ván khuôn dầm sàn tối thiểu

Một trong những nội dung quan trọng nhất khi nói đến cách tính và lắp đặt ván khuôn dầm sàn là xác định khối lượng cốp pha cần sử dụng.

Cách tính ván khuôn dầm

- Mỗi dầm được tính riêng, bao gồm đáy dầm và hai bên thành dầm.

- Diện tích ván khuôn dầm = chiều dài dầm × (chiều rộng đáy + 2 × chiều cao thành).

- Dầm biên, dầm có lỗ mở cần tính bổ sung phần phát sinh.

Cách tính ván khuôn sàn

- Tính tổng diện tích đáy sàn theo bản vẽ.

- Trừ đi diện tích giao với cột, hộp kỹ thuật.

- Cộng thêm phần thành sàn (dầm biên).

Lưu ý khi tính toán

- Chọn kích thước ván khuôn phù hợp để hạn chế cắt ghép.

- Tính đủ hệ đà, cột chống và phụ kiện đi kèm.

- Kiểm tra khả năng chịu lực, độ võng cho từng phương án.

Việc tính đúng ngay từ đầu giúp cách tính và lắp đặt ván khuôn dầm sàn đạt hiệu quả cao, tránh lãng phí vật tư.

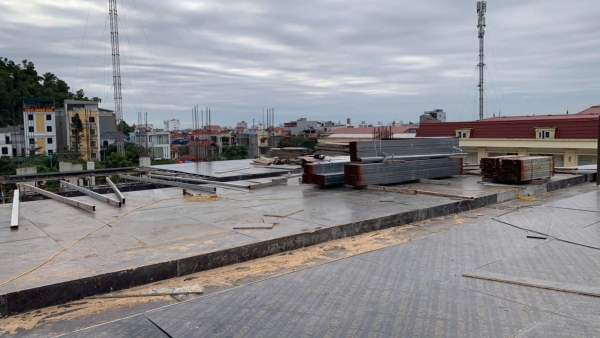

Tính ván khuôn dầm sàn cần lưu ý kích thước phù hợp

>> Xem thêm: Các nguyên tắc vàng khi bố trí thép dầm nhà 2 tầng

Hướng dẫn lắp đặt ván khuôn dầm sàn

Sau khi tính toán đầy đủ, bước tiếp theo trong cách tính và lắp đặt ván khuôn dầm sàn là thi công lắp dựng ngoài công trường.

Bước 1: Dựng hệ giàn giáo, cột chống

- Sử dụng giàn giáo chữ A hoặc cột chống thép.

- Khoảng cách bố trí theo tải trọng và chiều dày sàn.

- Đảm bảo nền kê chắc chắn, không lún lệch.

Bước 2: Lắp ván khuôn dầm

- Lắp đáy dầm trước, cố định cao độ.

- Lắp thành dầm hai bên, liên kết chặt bằng chốt và giằng.

- Kiểm tra kích thước hình học theo bản vẽ.

Bước 3: Lắp ván khuôn sàn

- Đặt tấm ván khuôn sàn lên hệ xà gồ.

- Bố trí kín khít, hạn chế khe hở.

- Gia cố các vị trí mép sàn, lỗ mở.

Bước 4: Kiểm tra trước khi đổ bê tông

- Kiểm tra độ kín, độ phẳng và độ chắc chắn.

- Vệ sinh bề mặt ván khuôn.

- Kiểm tra cốt thép, hệ điện nước âm sàn.

Thực hiện đúng trình tự giúp cách tính và lắp đặt ván khuôn dầm sàn đạt độ chính xác cao.

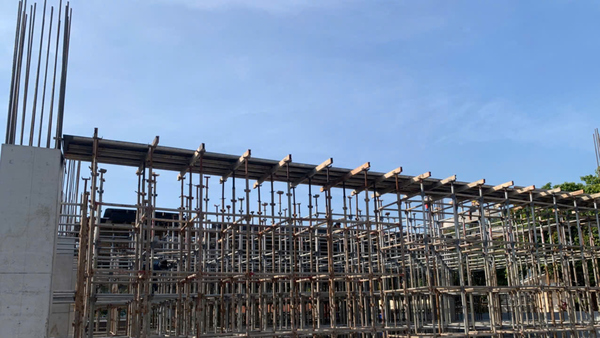

Hướng dẫn lắp đặt ván khuôn dầm sàn

>> Xem thêm: Hướng dẫn cách bố trí thép dầm nhịp 5m cho nhà phố

Sử dụng sàn không dầm HTbox trong thiết kế và thi công hiện đại

Trong xu hướng xây dựng hiện nay, nhiều công trình đã chuyển sang sử dụng sàn hộp HTbox. Đây được coi là một giải pháp sàn phẳng không dầm tiên tiến, mang lại nhiều ưu điểm:

• Giảm đáng kể ván khuôn dầm sàn: Với sàn HTbox, hệ dầm truyền thống được loại bỏ hoặc giảm tối đa. Điều này giúp giảm khối lượng ván khuôn dầm, đơn giản hóa cách tính và lắp đặt ván khuôn dầm sàn và rút ngắn thời gian thi công.
• Tiết kiệm chi phí, tăng thẩm mỹ: Không gian trần phẳng, dễ bố trí kỹ thuật, chiều cao công trình giảm hoặc tăng số tầng sử dụng. Ngoài ra, bề mặt sàn đẹp, ít phải xử lý sau thi công.
• Hiệu quả kết cấu cao: Sàn hộp HTbox vẫn đảm bảo khả năng chịu lực, vượt nhịp lớn, phù hợp với nhiều loại hình công trình như nhà ở dân dụng, nhà xưởng, kho bãi, hay các công trình thương mại, văn phòng,...

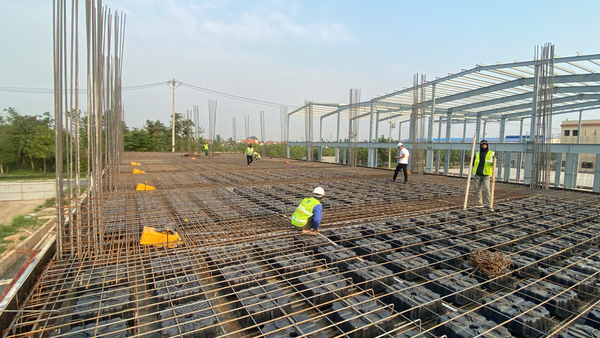

Hải Thành là đơn vị thiết kế và thi công sàn phẳng không dầm uy tín tại Hải Phòng

>> Xem thêm: Thi công sàn hộp nhà cấp 4 tại Hải Phòng

Kết luận

Hiểu đúng và áp dụng chuẩn cách tính và lắp đặt ván khuôn dầm sàn là yêu cầu bắt buộc trong thi công kết cấu sàn. Bên cạnh phương pháp truyền thống, việc ứng dụng sàn không dầm HTbox đang mở ra hướng đi mới, giúp giảm ván khuôn, tăng hiệu quả và nâng cao giá trị sử dụng công trình.

Nếu bạn đang cần tư vấn chi tiết về cách tính và lắp đặt ván khuôn dầm sàn hoặc giải pháp sàn không dầm, hãy liên hệ Xây dựng Hải Thành để được hỗ trợ chuyên sâu, đúng kỹ thuật và tối ưu chi phí ngay từ đầu.
