Bản vẽ kết cấu sàn không dầm trong thi công sàn
Sàn phẳng không dầm đang được ứng dụng rất rộng rãi ở Việt Nam nhờ những ưu điểm vượt trội so với sàn bê tông dầm truyền thống. Kết cấu sàn không dầm như thế nào mà được ưa chuộng đến vậy? Hãy cùng Hải Thành tìm hiểu chi tiết về bản vẽ kết cấu sàn không dầm trong bài viết dưới đây nhé!

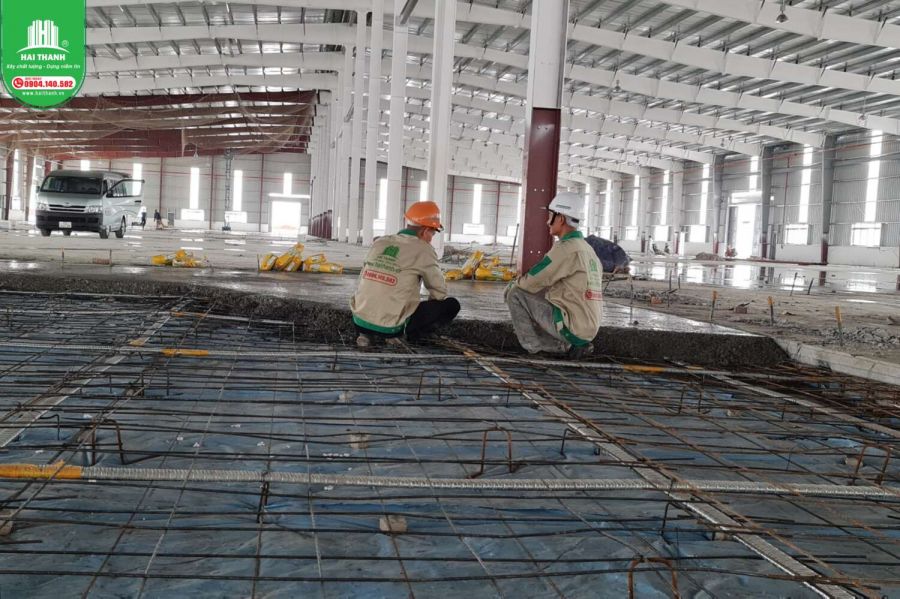

Tìm hiểu bản vẽ kết cấu sàn không dầm
Tổng quan về sàn phẳng không dầm
Sàn phẳng không dầm (hay còn gọi là sàn vượt nhịp) là loại sàn được hình thành từ các hộp nhựa tái chế. Tùy vào chiều dài vượt nhịp của sàn mà các kiến trúc sư sẽ thiết kế chiều cao hộp khác nhau (gọi là hộp đơn hoặc hộp đôi). Lúc này, các hộp nhựa rỗng được đặt vào miền trung hoà của bê tông cốt thép (btct) nhằm giảm trọng lượng của sàn và giúp sàn vượt nhịp từ 8-22m.
Sàn không dầm được cấu tạo từ các hộp nhựa rỗng tái chế
>> Xem thêm: Sàn vượt nhịp lớn là gì? Bí quyết chọn và thiết kế sàn vượt nhịp lớn
Kết cấu sàn phẳng không dầm
Kết cấu sàn không dầm bao gồm các thành phần chính: lưới thép lớp dưới, hộp nhựa rỗng, và lưới thép lớp trên. 3 thành phần này được liên kết với nhau bởi lớp bê tông vững chắc.
Mô hình kết cấu sàn phẳng không dầm
Chi tiết bản vẽ kết cấu sàn không dầm cụ thể như sau:
Kết cấu bê tông cốt thép
Đối với kết cấu sàn phẳng không dầm, bê tông thép có phần đặc biệt hơn so với kết cấu sàn bê tông dầm truyền thống. Bởi vậy, bê tông thép cần phải đảm bảo các tiêu chuẩn kỹ thuật sau:
- Đảm bảo độ cứng và giảm độ võng của sàn bằng việc sử dụng bê tông mác từ 300 trở lên. Bê tông mác càng cao thì cường độ chịu lực của bê tông càng lớn.
- Đảm bảo quá trình đầm dùi bê tông dưới đáy sàn dễ dàng hơn với kích thước cốt liệu trong quá trình trộn bê tông không vượt quá 2cm.
- Đảm bảo bê tông đủ dẻo, dễ dàng tràn và bao bọc toàn bộ cốt thép với độ sụt bê tông lớp 1 đạt 16 ± 2cm.
- Giảm thiểu nguy cơ nứt do co ngót của bê tông sau khi đông cứng bằng việc hạn chế sử dụng phụ gia hoá dẻo R3/R7.
- Tăng cường độ kéo bằng việc sử dụng thép có cường độ CB400, CB500.
- Tăng cường khả năng chịu lực, chống lại các tác động tập trung và ngăn ngừa hiện tượng chọc thủng đầu cột thông qua việc bổ sung lớp thép phân phối D14-D18 ở mặt trên sàn và thép liên kết lớp C.
Kết cấu bê tông cốt thép thi công sàn không dầm
>> Xem thêm: Có nên sử dụng sàn phẳng không dầm cho nhà phố
Bản vẽ chi tiết kết cấu sàn phẳng không dầm
Trong kết cấu sàn phẳng không dầm, các hộp nhựa được lắp đặt giữa các lớp thép sàn. Bằng cách này, chúng tạo ra những khoảng trống bên trong lõi sàn, giúp giảm đáng kể tổng tải trọng của sàn.
Ngoài ra, để đảm bảo vị trí cố định trong quá trình đổ bê tông, ngoài các phụ kiện thanh nối, các kỹ sư sử dụng thêm thép C để tạo liên kết chặt chẽ các hộp. Qua đó, ngăn ngừa tình trạng hộp bị đẩy lên do áp lực của bê tông tươi.
Bản vẽ kết cấu sàn không dầm cho biệt thự nhà vườn 300m2
Với bản vẽ kết cấu sàn không dầm cho biệt thự nhà vườn kích thước 10x30m, có thể thấy vị trí các hộp được bố trí trải đều trên mặt sàn, qua đó giúp giảm số lượng cột, dầm một cách đáng kể. Trong trường hợp sử dụng sàn bê tông dầm truyền thống, vị trí các cột sẽ cần phải bố trí nhiều hơn và làm giảm tính thẩm mỹ của ngôi nhà.
>> Xem thêm: So sánh chi phí giữa sàn phẳng và sàn bê tông truyền thống
Như vậy, với cấu tạo và thiết kế tối ưu của sàn phẳng không dầm, công nghệ này không những khắc phục hoàn toàn các nhược điểm của sàn bê tông dầm truyền thống mà còn trở thành một trong những giải pháp xây dựng tối ưu hiện nay.
Hải Thành - Đơn vị thiết kế, thi công sàn không dầm Hải Phòng
Tại Hải Phòng, ta không khó để bắt gặp các công ty xây dựng ứng dụng công nghệ thi công hiện đại. Trong đó phải kể đến Xây dựng Hải Thành. Đồng hành cùng các chủ đầu tư, Hải Thành đã có hơn 13 năm kinh nghiệm trong lĩnh vực xây dựng và trở thành một trong những thương hiệu lớn lại Hải Phòng.
Với nhiều dự án thi công có quy mô từ nhỏ đến lớn, Hải Thành luôn tự hào đem đến cho khách hàng những công trình chất lượng tốt nhất và nhận được những phản hồi tốt nhất.
Đổ bê tông sàn không dầm Khách sạn Galaxy Hải Phòng
Kết luận
Qua bài viết này, chúng tôi đã cung cấp cho bạn đọc những thông tin chi tiết về bản vẽ kết cấu sàn không dầm được ứng dụng phổ biến hiện nay. Để đảm bảo chất lượng cũng như độ bền của công trình, bạn hãy lựa chọn cho mình một đơn vị thiết kế - thi công uy tín và có thương hiệu. Như vậy, Hải Thành là một trong những sự lựa chọn hoàn hảo. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí và nhận báo giá chi tiết nhất nhé!
