Bản vẽ kết cấu sàn hộp HTbox cho nhà ở 7 tầng tại Hải Phòng

Một bản vẽ kết cấu sàn hộp HTbox chuẩn cần đảm bảo được an toàn, độ bền và tính thẩm mỹ cho công trình. Với những ưu điểm vượt trội trong kết cấu, sàn hộp HTbox được khá nhiều chủ đầu tư tại Hải Phòng lựa chọn.

Trong bài viết dưới đây, Hải Thành sẽ chia sẻ đến bạn một bản thiết kế kết cấu sàn hộp chi tiết và hoàn chỉnh từ dự án nhà phố 7 tầng tại Thủy Nguyên, Hải Phòng. Hy vọng với thông tin này, chủ đầu tư cũng như các kỹ sư sẽ tìm ra được giải pháp kết cấu phù hợp.

Tìm hiểu chi tiết về bản vẽ kết cấu sàn hộp HTbox

Xu hướng sử dụng sàn hộp HTbox cho nhà cao tầng

Trong 3 năm trở lại đây, sàn hộp HTbox (hay còn gọi là sàn vượt nhịp HTbox) đã trở thành lựa chọn hàng đầu cho các công trình. Loại sàn này được ứng dụng từ các nhà cao tầng, đến tòa nhà văn phòng hay dự án nhà xưởng tại các thành phố lớn như Hải Phòng, Hà Nội, TP Hồ Chí Minh,... Công nghệ này được phổ biến như vậy là nhờ:

• Vượt nhịp lớn, giảm dầm: Bản vẽ kết cấu sàn hộp HTbox có thể vượt nhịp từ 7-11m mà không cần dầm phụ, trong khi sàn truyền thống thường chỉ là 4-5m. Nhờ đó, sàn giúp giảm 80-90% số lượng dầm, tạo trần phẳng hoàn toàn và dễ thi công nội thất.
• Giảm tải trọng công trình: So với sàn bê tông đặc, sàn hộp HTbox giảm trọng lượng từ 15-20%.
• Tiết kiệm chiều cao tầng, tăng diện tích sử dụng: Nhờ lợi thế không dầm, sàn hộp HTbox giúp giảm chiều cao mỗi tầng từ 15-20cm.
• Tiết kiệm thời gian thi công: Thi công sàn hộp HTbox giúp giảm đáng kể thời gian lắp đặt cốt thép, đổ bê tông,... từ đó tiết kiệm 7-10 ngày thi công đối với các công trình cao tầng.

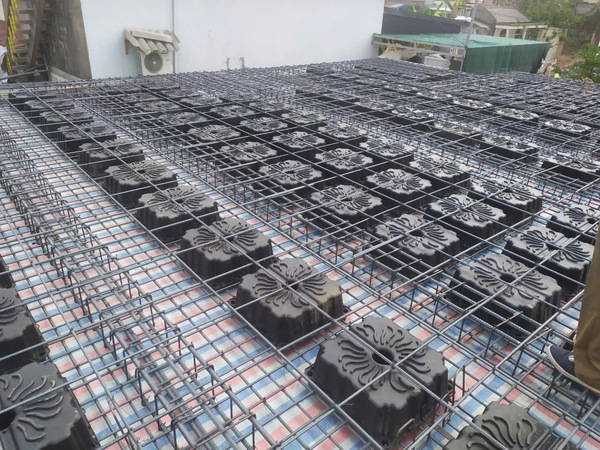

Thiết kế và thi công kết cấu sàn hộp HTbox giúp tối ưu không gian và thời gian

>> Xem thêm: Thi công sàn hộp tại Hải Phòng ở đâu tốt?

Giới thiệu chung về dự án sàn hộp HTbox cho nhà ở 7 tầng tại Hải Phòng

• Chủ đầu tư: Anh Nam
• Công trình: Nhà phố 7 tầng
• Diện tích xây dựng: 6,9x17x2m
• Địa điểm xây dựng: Thủy Nguyên, Hải Phòng
• Đơn vị thiết kế: CTCP Tư vấn và Xây dựng Hải Thành

Nội dung chi tiết bản vẽ kết cấu sàn hộp HTbox cho nhà ở 7 tầng tại Hải Phòng

Để thiết kế một bản vẽ kết cấu sàn hộp HTbox đảm bảo an toàn, chi tiết và đầy đủ, các nội dung bao gồm:

Mặt bằng bố trí sàn (mặt bằng định vị cột)

- Thể hiện rõ vị trí các hộp nhựa rỗng HTbox trong từng ô sàn.

- Quy định khoảng cách hộp.

Mặt bằng cốt thép

- Thép lớp trên: Thường được dùng thép D10 hoặc D12

- Thép lớp dưới: Bố trí dày hơn tại các vùng chịu mô men dương, âm.

- Thép gia cường: Tăng cường tại các vực lỗ kỹ thuật, neo đầu và gối tựa.

Mạch ngừng, neo thép và ống kỹ thuật

- Xác định vị trí đổ bê tông mạch ngừng để đảm bảo kết cấu an toàn.

- Thể hiện các vị trí chờ cho ống kỹ thuật điện, nước, điều hòa.

- Thể hiện rõ chiều dài neo thép tại gối và mép sàn.

Kích thước chi tiết và cao độ sàn

- Ghi rõ độ dày sàn cụ thể của công trình, thường từ 280-320mm cho nhà phố 7 tầng.

- Ghi rõ cao độ đáy hộp, lớp bê tông bảo vệ, thường lớn hơn 20mm.

- Thể hiện độ dốc nếu sàn có khu vực thoát nước.

>> Xem thêm: Top 3 dự án thi công sàn vượt nhịp tại khách sạn Hải Phòng

Tiêu chuẩn kỹ thuật cần tuân thủ khi thiết kế kết cấu sàn hộp HTbox

Thiết kế bản vẽ kết cấu sàn hộp HTbox cần tuân thủ các tiêu chuẩn kỹ thuật sau đây:

• TCVN 5574:2018: Thiết kế kết cấu bê tông và bê tông cốt thép.
• TCVN 2737:1995: Tải trọng và tác động.
• TCVN 5575:2012: Thiết kế kết cấu thép.
• TCVN 9346:2012: Thiết kế chống động đất (áp dụng cho nhà cao tầng).
• TCVN 9377:2012: Thi công và nghiệm thu kết cấu bê tông cốt thép toàn khối.

Những thông số quan trọng trong bản vẽ kết cấu sàn hộp HTbox

Các thông số cần quan tâm trong bản vẽ kết cấu sàn hộp HTbox bao gồm:

• Chiều dày sàn: 280–320 mm (nhà 7 tầng).
• Bê tông tối thiểu: B25 (M350).
• Lớp bảo vệ thép: ≥ 20 mm.
• Độ võng: ≤ L/250.
• Thép chịu lực: CB400-V hoặc CB500-V.

>> Xem thêm: Thi công sàn hộp nhà cấp 4 tại Hải Phòng

Bản vẽ kết cấu sàn hộp HTbox chi tiết cho nhà ở 7 tầng tại Hải Phòng

Dưới đây là bản vẽ kết cấu sàn hộp HTbox cho nhà ở 7 tầng tại Hải Phòng được kỹ sư Hải Thành thiết kế.

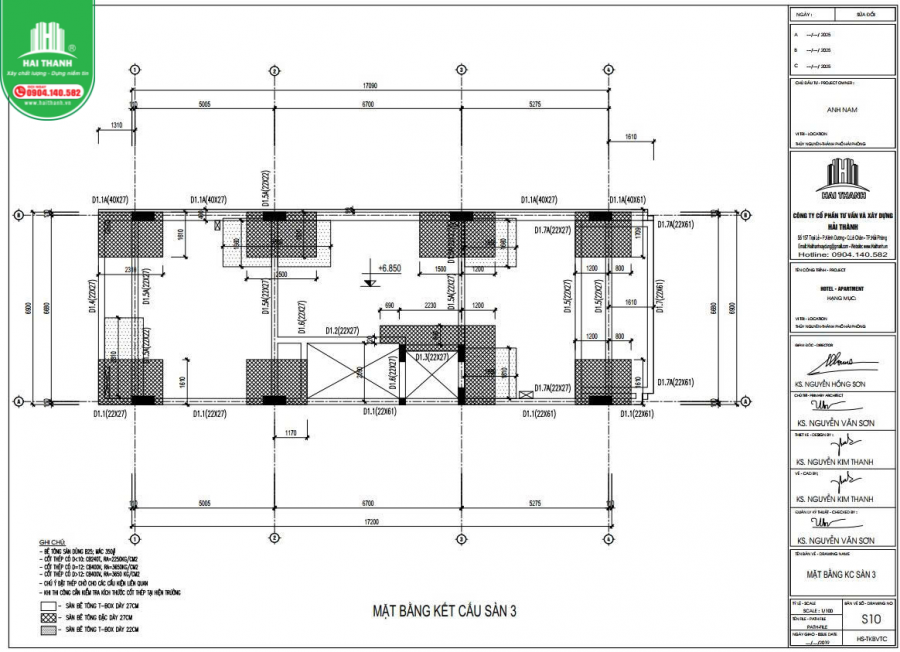

Mặt bằng kết cấu sàn hộp cho nhà phố 7 tầng tại Hải Phòng

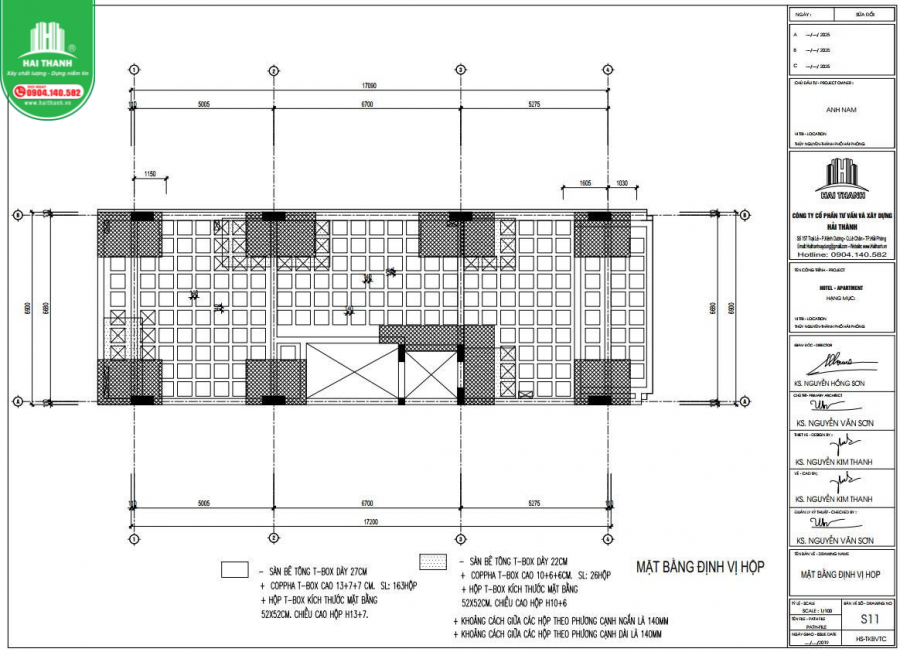

Mặt bằng định vị hộp HTbox cho nhà phố 7 tầng tại Hải Phòng

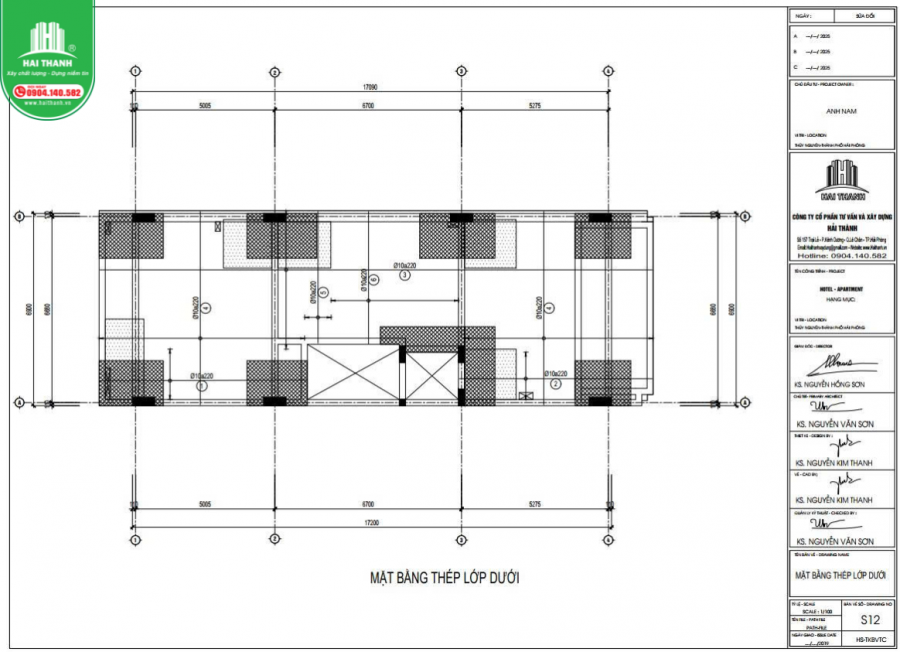

Mặt bằng lớp thép dưới cho bản vẽ kết cấu sàn hộp HTbox nhà phố 7 tầng tại Hải Phòng

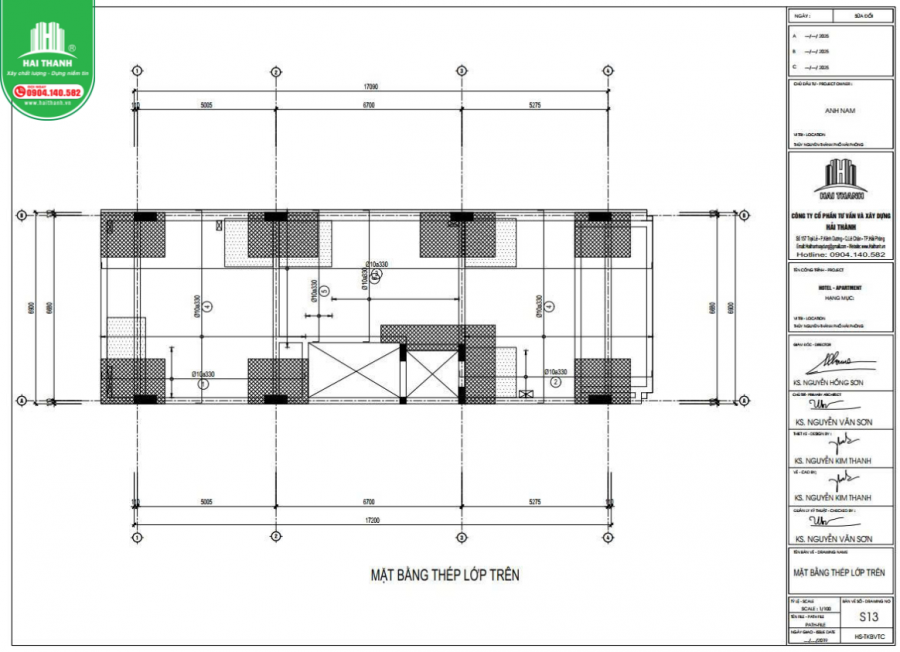

Mặt bằng lớp thép trên cho bản vẽ kết cấu sàn hộp HTbox nhà phố 7 tầng tại Hải Phòng

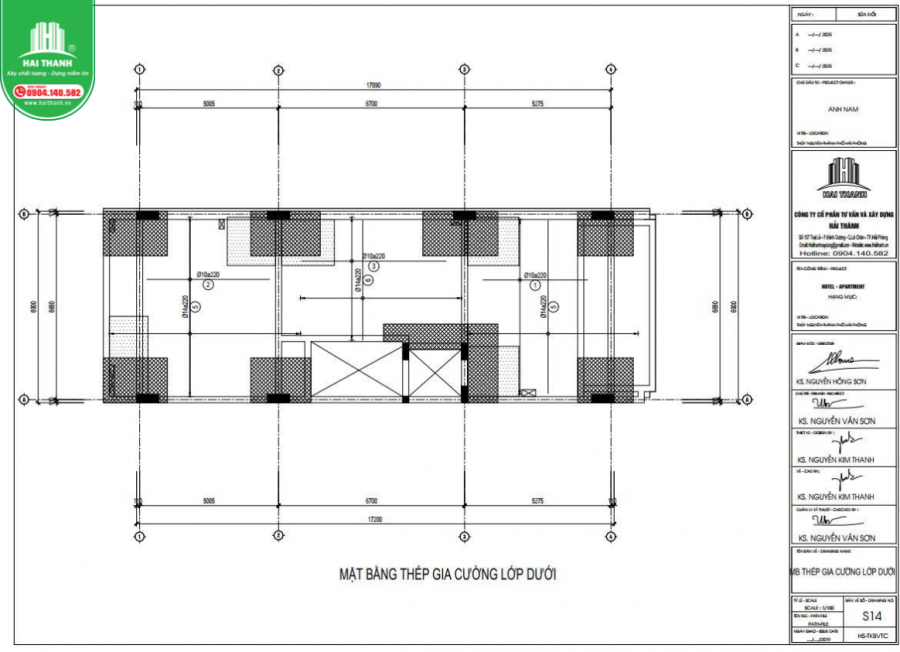

Mặt bằng lớp thép gia cường lớp dưới cho bản vẽ kết cấu sàn hộp HTbox nhà phố 7 tầng tại Hải Phòng

Dựa trên bản vẽ kết cấu sàn hộp HTbox ở trên, có thể thấy rằng, dự án nhà phố 7 tầng của gia đình anh Nam có khả năng vượt nhịp khoảng 7-7,5m. Đây là một con số tối ưu cho nhiều nhà cao tầng tại các khu đô thị lớn. Như vậy, giải pháp sàn hộp HTbox vừa tiết kiệm vật liệu, tối ưu chi phí mà vẫn đảm bảo chất lượng công trình theo đúng yêu cầu của chủ đầu tư.

>> Xem thêm: Hải Thành - Đơn vị thi công sàn phẳng không dầm tại Hải Phòng

Kết luận

Việc sử dụng bản vẽ kết cấu sàn hộp HTbox cho công trình nhà ở 7 tầng không chỉ đảm bảo tính an toàn mà còn mang lại nhiều lợi ích kinh tế. Hy vọng với những thông tin mà Hải Thành chia sẻ trên, bạn đọc sẽ có thêm những kiến thức bổ ích về công nghệ sàn vượt nhịp này nhé!
