Quy trình thi công cáp dự ứng lực chi tiết từ A-Z
“Bê tông cốt thép” - một biện pháp thi công được xem là “xương sống” của ngành xây dựng. Tuy nhiên, để đáp ứng nhu cầu ngày càng tăng về tính thẩm mỹ cũng như độ bền cao của công trình, đã có nhiều giải pháp mới ra đời. Trong đó phải kể đến biện pháp thi công cáp dự ứng lực.
So với bê tông cốt thép truyền thống thông thường, cáp dự ứng lực mang đến những ưu điểm vượt trội. Bằng việc ứng dụng cáp dự ứng lực, các công trình có sàn mỏng nhẹ hơn, nhịp dài hơn và đặc biệt là khả năng chịu lực tốt hơn. Cùng Hải Thành khám phá chi tiết quy trình thi công cáp dự ứng lực qua bài viết này nhé!

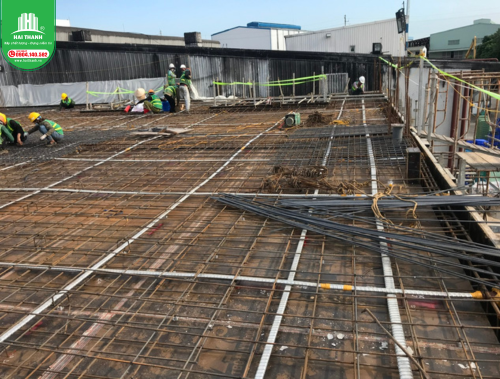

Thi công cáp dự ứng lực là biện pháp tối ưu cho ngành xây dựng hiện nay
Trình tự thi công cáp dự ứng lực
Thi công cáp dự ứng lực là quá trình đòi hỏi sự kết hợp hài hoà giữa kỹ thuật, kinh nghiệm cùng thiết bị chuyên dụng. Vậy, để tạo ra một kết cấu dự ứng lực vững chắc, ta cần thực hiện những thao tác nào?
Công tác chuẩn bị
Công tác chuẩn bị bao gồm các yếu tố sau:
- Kho bãi: Kho công trường đủ lớn để chứa các vật tư chính như bộ đầu neo cáp, vật tư bơm vữa, ống ghen, thiết bị thi công,... với diện tích từ 12-16m2. Bãi chứa cáp và xi măng rộng khoảng 10m2. Đặc biệt, bố trí sân để gia công cáp gần công trường trong trường hợp công trường không đủ mặt bằng hoặc tại sàn bên dưới sàn đang thi công khi công trường có mặt bằng.
- Sàn thao tác: Sàn thao tác được lắp đặt ở vị trí biên sàn thi công. Bề rộng sàn thao tác tối thiểu 1m trên toàn bộ biên sàn có bố trí đầu neo kéo.
- Nhân lực: Đảm bảo đủ số lượng cán bộ kỹ phụ trách kỹ thuật và công nhân phù hợp với quy mô công trình.

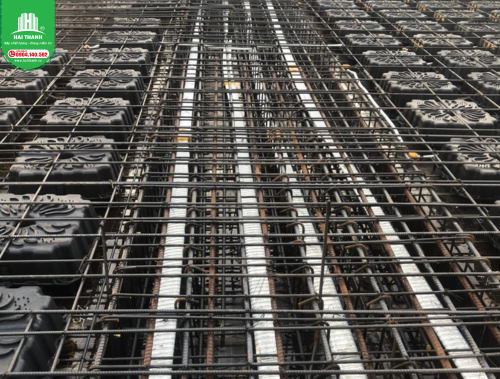

Chuẩn bị kho bãi với diện tích đủ để chuẩn bị thi công cáp dự ứng lực
>> Xem thêm: Ứng dụng công nghệ bê tông dự ứng lực vào nhà máy sản xuất thiết bị y tế chuẩn Châu Âu
Lắp đặt bó cáp
Cắt cáp, luồn cáp vào ống ghen
- Tháo cáp bằng lồng tở cáp, cắt cáp thành từng sợi có chiều dài bó cáp tại bãi gia công.
- Chuyển các sợi cáp đã gia công lên trên sàn và đặt các sợi cạnh nhau theo từng bó với số lượng theo thiết kế.
- Luồn tao cáp vào từng đoạn ống.
- Nối các đoạn ống thành ống dài theo thiết kế bằng các ống nối, quấn băng dính kín.
Lắp đặt bó cáp, đế neo
- Đế neo được cố định chặt với khuôn neo bằng thép buộc, khuôn neo được liên kết với cốp pha thành bằng thép buộc hoặc bulong;
- Lắp đặt bó cáp theo trình tự lắp bó cáp dầm trước, bó cáp sàn sau;
- Sai số lắp đặt bó cáp ứng lực trước trong dầm theo phương đứng là ± 10 mm; Vị trí bó cáp theo vị trí cốt thép dầm; sai số lắp đặt bó cáp ứng lực trước trong sàn theo phương đứng là ± 5 mm;
- Tại các vị trí giao nhau của các dầm, dầm và vách, vị trí bó cáp được dịch chuyển tuy nhiên vẫn đảm bảo đường đi của bó cáp là trơn liên tục;
- Lắp đế neo, khuôn tạo hốc neo. Khuôn tạo hốc neo có thể được bôi dầu chống dính để dễ dàng tháo ra sau khi đổ bê tông;
- Đế neo - khuôn tạo hốc neo được liên kết chắc chắn với cốp pha thành đảm bảo không thay đổi vị trí trong suốt quá trình thi công.

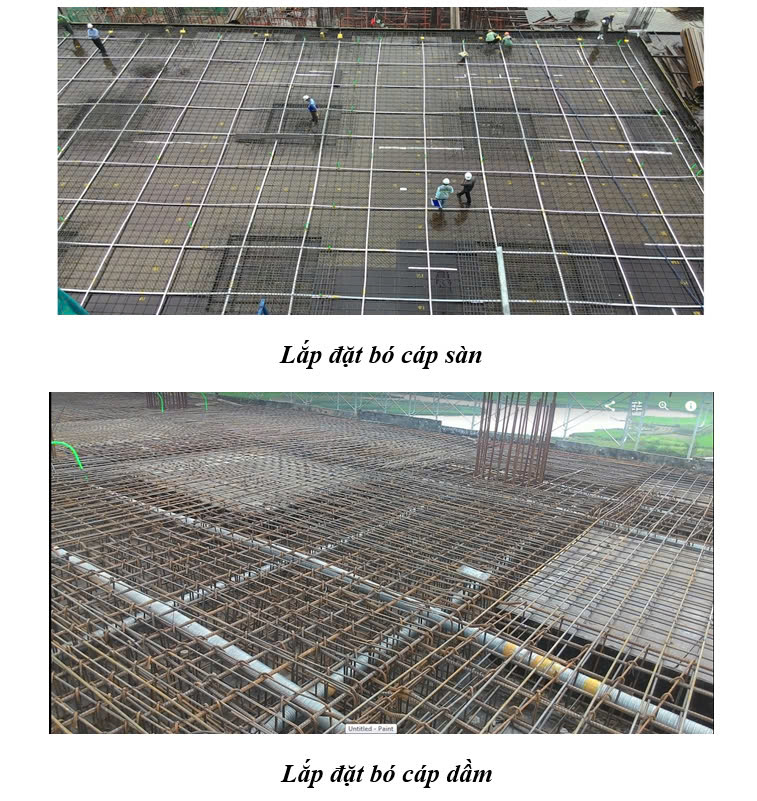

Lắp đặt bó cáp dầm - sàn
Vạch dấu vị trí bó cáp trên đáy sàn bê tông
Vị trí của bó cáp được đánh dấu trên cốp pha đáy sàn, dầm bằng vạch sơn với khoảng cách 2-3m/vạch. Kích thước vạch sơn là 2x75x30 mm.
Công tác kéo căng cáp
Trước khi tiến hành kéo công tác kéo căng, ta cần phải tính toán lực kéo căng cần thiết cho từng giai đoạn cũng như kiểm tra các thiết bị đo để đảm bảo độ chính xác.
Thi công cáp dự ứng lực cần trải qua 2 giai đoạn kéo căng với phương pháp kích đơn và kích sợi. Giai đoạn 1 kéo căng cáp đến 15% lực thiết kế sau khi đổ bê tông 36 giờ. Giai đoạn 2 kéo căng cáp lên 100% lực thiết kế khi bê tông đạt cường độ chuẩn. Sau đó, tiến hành ghi chép các số liệu đo như lực kéo, độ dãn dài, thời gian và so sánh kết quả với giá trị cho phép để đảm bảo chất lượng.

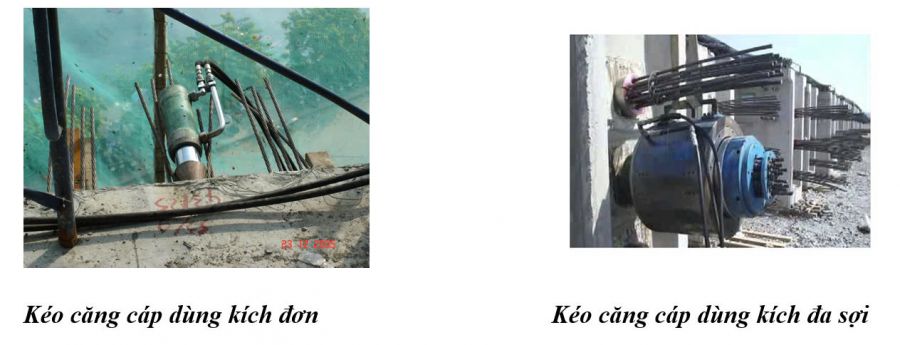

Kéo căng cáp dự ứng lực bằng 2 phương pháp kích đơn và kích sợi
Cắt đầu cáp thừa
Sau khi kết quả kéo căng được trình tư vấn giám sát và chủ đầu tư chấp nhận, ta tiến hành cắt đầu cáp thừa ngoài khối neo. Phần cáp nhô ra từ khối neo sau khi cắt không nhỏ hơn 20mm.
Bịt đầu neo
- Đầu neo kéo căng trước khi chèn vữa phải được vệ sinh sạch.
- Trộn vữa chèn đầu neo.
- Dùng bay, bàn xoa chèn hỗn hợp vữa vào kín đầu neo kéo.
- Quá trình bịt đầu neo sau 24h có thể tiến hành công tác bơm vữa.
Bơm vữa
Trước khi bơm, vữa cần được trộn theo tỷ lệ chính xác và kiểm tra độ sệt để đảm bảo chất lượng. Quá trình bơm cần lưu ý kiểm soát áp lực và lưu lượng để đảm bảo vữa được phân phối đều và không bị tách lớp.

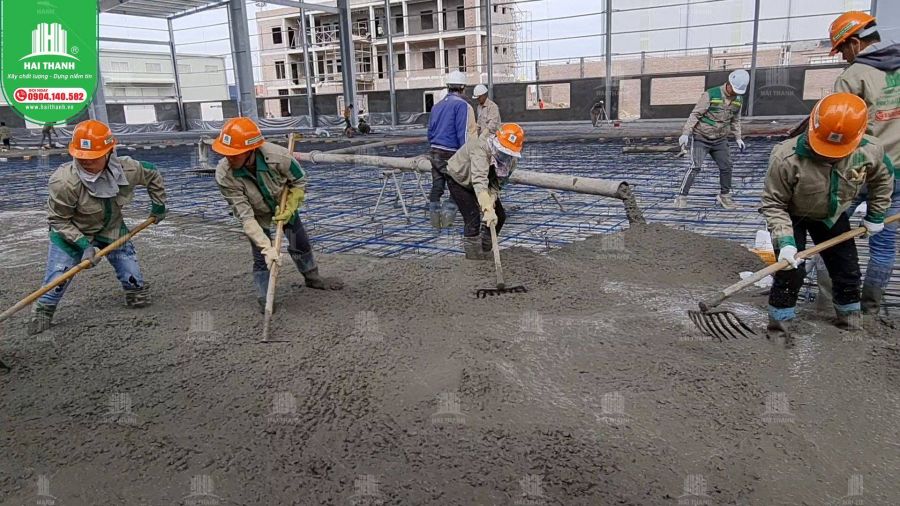

Thi công vữa sàn cáp dự ứng lực
>> Xem thêm: Tiêu chuẩn nghiệm thu công tác bê tông và bảo dưỡng đúng cách
Xử lý kỹ thuật
Các sự cố thường gặp khi thi công cáp dự ứng lực như không đạt độ giãn dài, đứt cáp, trượt nêm neo, vỡ bê tông đầu neo, tắc ống bơm hay mất điện giữa chừng. Để khắc phục, các kỹ sư xây dựng phải tiến hành các biện pháp xử lý phù hợp như kiểm tra thiết bị, điều chỉnh lực kéo, hay thay thế các bộ phận hư hỏng,...
Bàn giao
Sau khi công tác bơm vữa kết thúc 1 ngày, tiến hành cắt bỏ ống bơm, ống thông hơi, vệ sinh công nghiệp, nghiệm thu bàn giao.
Kết luận
Qua bài viết này, Hải Thành đã giúp bạn đọc tìm hiểu chi tiết về quy trình thi công cáp dự ứng lực, bao gồm từ khâu chuẩn bị đến hoàn thiện. Việc nắm vững quy trình này không chỉ giúp đảm bảo chất lượng công trình mà còn nâng cao hiệu quả thi công.
Tuy nhiên, để thực hiện thành công một dự án dự ứng lực cần phải có đơn vị thi công uy tín, chất lượng. Với 13 năm trong ngành xây dựng, Hải Thành tự hào là đối tác tin cậy của nhiều chủ đầu tư tại Hải Phòng, từ các dự án có quy mô nhỏ đến lớn. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí và nhận báo giá chi tiết cho dự án của bạn nhé!
>> Xem thêm: Tổng hợp các dự án bê tông dự ứng lực đã hoàn thiện của Hải Thành 2023
