Neo đầu cáp dự ứng lực: Nguyên lý hoạt động, cấu tạo và ứng dụng hiện nay

Neo đầu cáp dự ứng lực là một trong những bộ phận quan trọng nhất trong hệ kết cấu bê tông dự ứng lực. Trong bối cảnh ngành xây dựng ngày càng yêu cầu vượt nhịp lớn, giảm chiều dày sàn và tối ưu vật liệu, vai trò của neo đầu cáp dự ứng lực càng trở nên thiết yếu.

Vậy neo đầu cáp dự ứng lực hoạt động như thế nào, cấu tạo ra sao và được ứng dụng thực tế thế nào trong các công trình hiện nay? Hãy cùng Hải Thành phân tích chi tiết dưới góc nhìn kỹ thuật trong bài viết dưới đây nhé!

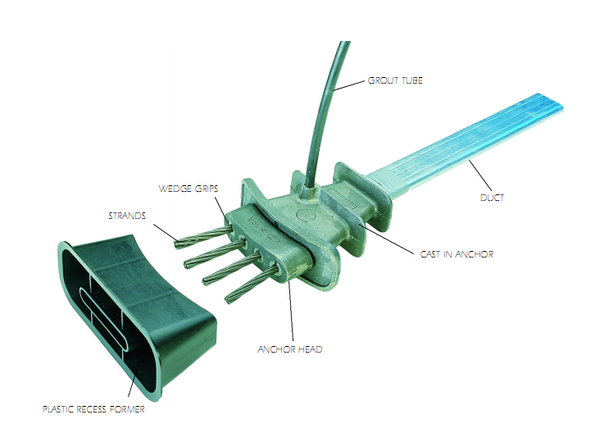

Tìm hiểu về cấu tạo, nguyên lý hoạt động của neo đầu cáp dự ứng lực

Neo đầu cáp dự ứng lực là gì?

Neo đầu cáp dự ứng lực là thiết bị cơ khí dùng để giữ và truyền lực căng từ cáp dự ứng lực sang kết cấu bê tông. Trong hệ bê tông dự ứng lực, cáp thép được kéo căng bằng kích thủy lực, sau đó lực căng được khóa lại tại vị trí neo. Chính bộ neo này đảm bảo lực dự ứng được duy trì ổn định trong suốt quá trình khai thác công trình.

Về bản chất, neo đầu cáp dự ứng lực đóng vai trò là điểm tựa truyền lực giữa cáp thép và bê tông. Nếu neo không đảm bảo chất lượng hoặc lắp đặt sai kỹ thuật, lực dự ứng sẽ bị suy giảm, ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền lâu của kết cấu.

Trong thực tế thi công sàn và dầm dự ứng lực, neo đầu cáp dự ứng lực thường được đặt ở hai đầu bó cáp hoặc tại các vị trí neo trung gian, tùy theo phương án thiết kế. Chúng phải đáp ứng yêu cầu cao về độ bền cơ học, khả năng chống trượt và chống ăn mòn.

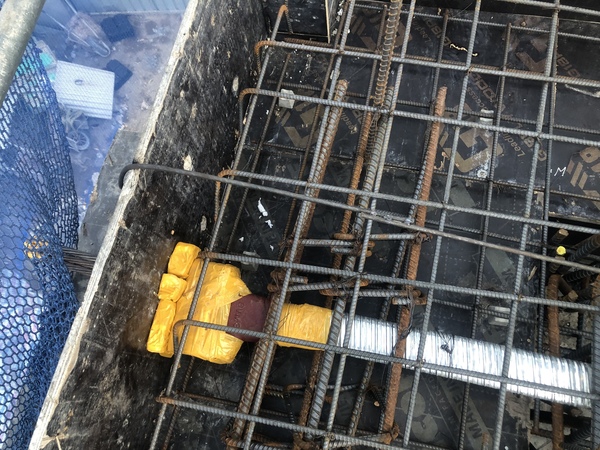

Khái niệm neo đầu cáp dự ứng lực

Nguyên lý hoạt động của neo đầu cáp dự ứng lực

Nguyên lý hoạt động của neo đầu cáp dự ứng lực dựa trên cơ chế ma sát và khóa cơ học. Sau khi cáp được kéo căng bằng kích thủy lực đến lực thiết kế, nêm neo sẽ kẹp chặt vào sợi cáp. Khi kích được tháo ra, lực căng của cáp truyền qua nêm và đĩa neo sang khối bê tông.

Quá trình này gồm ba bước chính:

Thứ nhất, cáp được luồn qua hệ ống gen và xuyên qua bộ neo. Kích thủy lực được gắn vào đầu cáp để tiến hành căng kéo.

Thứ hai, khi đạt lực yêu cầu, nêm neo được ép chặt vào cáp. Ma sát giữa nêm và cáp tạo nên cơ chế tự khóa, ngăn cáp trượt ngược.

Thứ ba, lực căng được truyền ổn định từ cáp sang neo và phân bố vào bê tông thông qua bản đế neo. Nhờ đó, trong bê tông hình thành trạng thái nén trước, giúp tăng khả năng chịu uốn và giảm nứt.

Hiệu quả của neo đầu cáp dự ứng lực phụ thuộc lớn vào độ chính xác khi căng kéo và chất lượng gia công bề mặt nêm neo. Chỉ cần sai lệch nhỏ cũng có thể gây trượt neo hoặc tổn thất lực dự ứng.

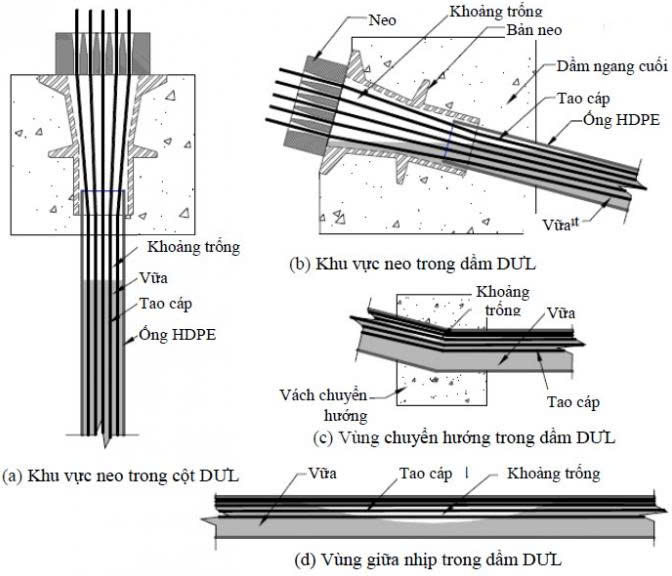

Neo đầu cáp dự ứng lực hoạt động dựa trên nguyên lý nào?

Cấu tạo chi tiết của neo đầu cáp dự ứng lực

Một bộ neo đầu cáp dự ứng lực hoàn chỉnh thường gồm các bộ phận chính sau:

• Đĩa neo: Đây là phần thân chính, thường chế tạo từ thép cường độ cao. Trên đĩa neo có các lỗ để luồn cáp và bố trí nêm. Đây là bộ phận trực tiếp truyền lực từ cáp sang bê tông.
• Nêm neo: Nêm có dạng hình côn, gồm hai hoặc ba mảnh ghép. Bề mặt trong của nêm có răng cưa để bám chặt vào sợi cáp. Khi chịu lực kéo, nêm càng bị ép sâu vào đĩa neo, tạo hiệu ứng tự siết.
• Bản đế neo: Có nhiệm vụ phân bố lực lên vùng bê tông xung quanh, tránh tập trung ứng suất cục bộ. Trong nhiều hệ thống, bản đế còn kết hợp với lò xo hoặc vòng đệm để hỗ trợ lắp đặt.
• Các phụ kiện khác: Bao gồm ống gen, vữa bơm bảo vệ và nắp chụp chống ăn mòn. Tất cả tạo thành một hệ thống đồng bộ giúp neo đầu cáp dự ứng lực làm việc ổn định trong môi trường lâu dài.

Phân loại neo đầu cáp dự ứng lực phổ biến hiện nay

Trên thị trường hiện nay, neo đầu cáp dự ứng lực được phân loại theo nhiều tiêu chí khác nhau.

Theo số lượng sợi cáp, có neo đơn sợi và neo đa sợi. Neo đơn sợi thường dùng trong sàn dự ứng lực dân dụng, trong khi neo đa sợi được sử dụng cho cầu, dầm lớn và công trình công nghiệp.

Theo phương pháp thi công, có neo căng trước và neo căng sau. Hệ neo căng sau phổ biến hơn trong xây dựng hiện đại vì linh hoạt và dễ thi công tại công trường.

Theo tiêu chuẩn sản xuất, có các hệ neo theo tiêu chuẩn châu Âu, Mỹ hoặc Trung Quốc. Việc lựa chọn loại neo phụ thuộc vào yêu cầu thiết kế, tải trọng và điều kiện thi công cụ thể.

Ứng dụng thực tế của neo đầu cáp dự ứng lực trong xây dựng hiện nay

Nhờ sự phát triển của công nghệ bê tông dự ứng lực, neo đầu cáp dự ứng lực được ứng dụng rộng rãi trong nhiều loại công trình.

• Trong nhà xưởng và công trình công nghiệp: Hệ sàn dự ứng lực giúp vượt nhịp 8–12 m mà không cần dầm phụ, giảm 20–30% lượng bê tông và thép so với sàn truyền thống. Điều này tạo không gian thông thoáng và tối ưu công năng sử dụng.
• Trong công trình dân dụng cao tầng: Sàn dự ứng lực cho phép giảm chiều dày sàn, tăng chiều cao thông thủy và tiết kiệm chi phí móng do giảm tải trọng bản thân.
• Trong cầu đường và hạ tầng: Neo đầu cáp dự ứng lực là thành phần không thể thiếu của dầm cầu, dầm hộp và kết cấu nhịp lớn. Khả năng chịu lực cao và độ bền lâu giúp công trình hoạt động ổn định trong điều kiện khắc nghiệt.

Tại Hải Thành, giải pháp sàn dự ứng lực đã được triển khai cho nhiều dự án nhà xưởng quy mô lớn, mang lại hiệu quả rõ rệt về tiến độ và chi phí đầu tư.

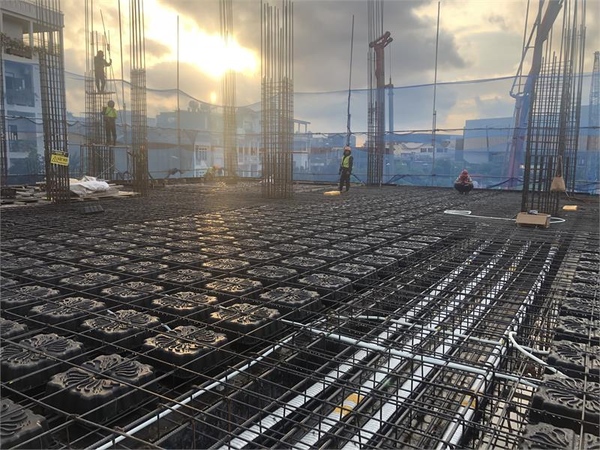

Sàn dự ứng lực được ứng dụng phổ biến trong xây dựng

Kết luận

Neo đầu cáp dự ứng lực là mắt xích then chốt quyết định hiệu quả của toàn bộ hệ kết cấu dự ứng lực. Việc hiểu rõ nguyên lý, cấu tạo và yêu cầu thi công của neo đầu cáp dự ứng lực giúp tối ưu thiết kế, nâng cao chất lượng và độ bền công trình.

Với kinh nghiệm triển khai nhiều dự án sàn dự ứng lực quy mô lớn, Hải Thành cung cấp giải pháp thiết kế và thi công trọn gói, đảm bảo an toàn kỹ thuật và hiệu quả kinh tế cho chủ đầu tư.
