Cấu tạo xoắn cáp dự ứng lực và vai trò trong kết cấu bê tông

Trong các công trình sử dụng cáp dự ứng lực, đều mang đến khả năng chịu lực, độ bền và hiệu quả khai thác của kết cấu. Một điểm dễ nhận thấy nhưng không phải ai cũng hiểu rõ bản chất, đó là cấu tạo xoắn cáp dự ứng lực. Đây là các sợi thép không chạy song song mà được xoắn theo quy luật nhất định.

Vậy cấu tạo xoắn cáp dự ứng lực hình thành vì lý do gì? Đây có phải là lựa chọn ngẫu nhiên trong sản xuất hay là kết quả của quá trình tối ưu cơ học và thi công? Bài viết dưới đây của Hải Thành sẽ phân tích rõ cấu tạo xoắn của cáp dự ứng lực dưới góc nhìn kỹ thuật, giúp bạn hiểu đúng bản chất của loại vật liệu đặc biệt này.

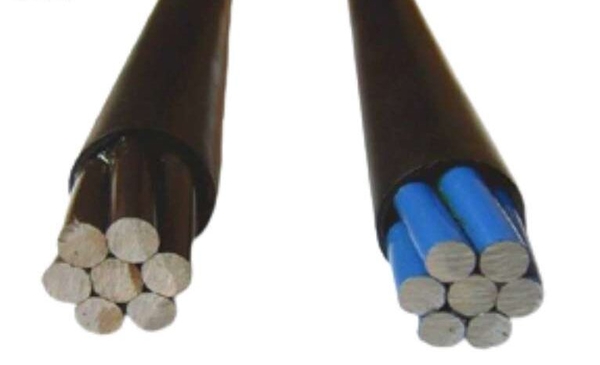

Tìm hiểu cấu tạo xoắn cáp dự ứng lực

Tổng quan về cáp dự ứng lực trong xây dựng

Cáp dự ứng lực là loại cốt thép cường độ cao, được sử dụng để tạo lực nén trước trong kết cấu bê tông. Thông qua quá trình căng kéo, lực nén sinh ra trong bê tông sẽ cân bằng một phần hoặc toàn bộ lực kéo do tải trọng sử dụng gây ra. Từ đó, kết cấu sàn cáp làm việc hiệu quả hơn so với bê tông cốt thép truyền thống.

Trong xây dựng hiện nay, cáp dự ứng lực được ứng dụng rộng rãi trong:

- Sàn phẳng không dầm, sàn vượt nhịp lớn

- Dầm, sàn nhà xưởng, nhà cao tầng

- Cầu bê tông dự ứng lực, cầu dây văng

Phổ biến nhất là cáp dự ứng lực sản xuất theo tiêu chuẩn ASTM A416, với cường độ kéo rất cao, thường từ 1860 MPa trở lên. Tuy nhiên, điều làm nên sự khác biệt lớn của loại cáp này không chỉ nằm ở cường độ thép, mà còn ở cấu tạo xoắn cáp dự ứng lực.

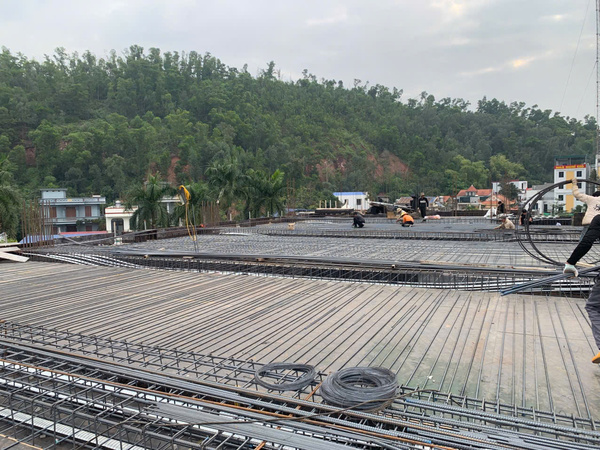

Cáp dự ứng lực và ứng dụng hiện nay

Cấu tạo xoắn cáp dự ứng lực

Cấu tạo tao cáp dự ứng lực 7 sợi

Trong hầu hết các công trình xây dựng dân dụng và công nghiệp, cáp dự ứng lực được sử dụng dưới dạng tao cáp 7 sợi. Cấu tạo cơ bản gồm 1 sợi thép lõi nằm ở trung tâm và 6 sợi thép bao quanh, xoắn đều quanh sợi lõi.

Tất cả các sợi đều là thép cường độ cao, được kéo nguội và xử lý bề mặt theo tiêu chuẩn nghiêm ngặt. Khi nhìn bằng mắt thường, tao cáp có dạng xoắn đều, các sợi ôm chặt lấy nhau, tạo thành một thể thống nhất.

Cấu tạo này không chỉ nhằm mục đích hình học, mà là kết quả của quá trình nghiên cứu để tối ưu khả năng chịu lực, độ bền mỏi và tính ổn định của cáp trong suốt vòng đời công trình.

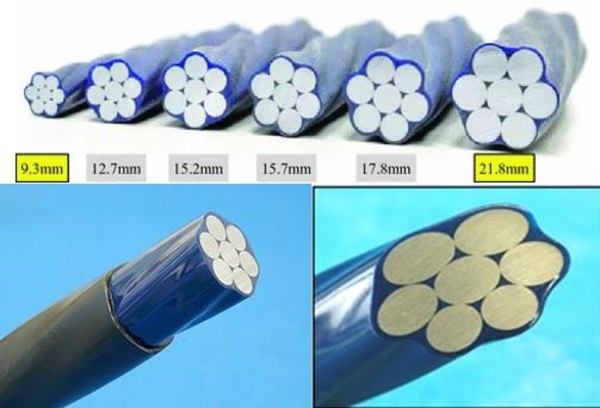

Cấu tạo xoắn cáp dự ứng lực với 7 sợi cơ bản

>> Xem thêm: Một số cách cải tạo gia cường kết cấu trong xây dựng

Nguyên lý xoắn các sợi thép cường độ cao

Nguyên lý cốt lõi của cấu tạo xoắn cáp dự ứng lực là tạo ra sự làm việc đồng thời giữa các sợi thép. Khi tao cáp được căng kéo, lực không chỉ truyền dọc trục, mà còn phân bố thông qua tiếp xúc và ma sát giữa các sợi.

Nhờ được xoắn theo bước xoắn tiêu chuẩn, các sợi thép có khả năng tự cân bằng ứng suất. Nếu một sợi chịu lực lớn hơn, lực sẽ được phân tán sang các sợi còn lại, hạn chế tối đa hiện tượng tập trung ứng suất cục bộ. Đây chính là nguyên nhân chính gây đứt gãy sớm.

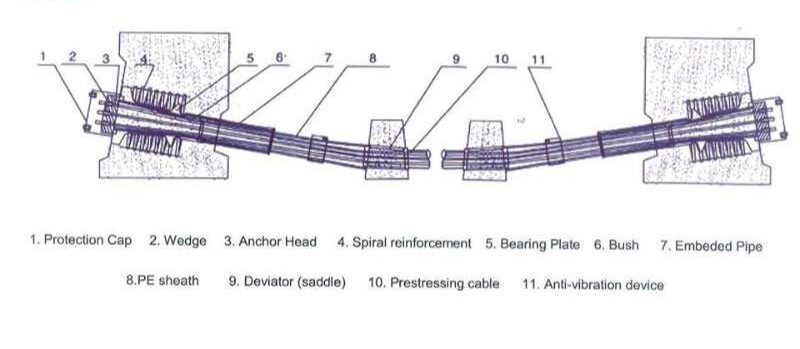

Nguyên lý làm việc của các sợi thép xoắn cáp dự ứng lực

>> Xem thêm: Các lỗi bê tông dự ứng lực và cách khắc phục

Vì sao cấu tạo xoắn cáp dự ứng lực là bắt buộc?

Cấu tạo xoắn là yêu cầu bắt buộc để cáp dự ứng lực có thể làm việc an toàn và hiệu quả:

• Phân bố lực căng đều trong tao cáp: Khi căng kéo cáp dự ứng lực, lực tác dụng lên tao cáp rất lớn. Nếu các sợi thép chạy song song mà không xoắn, chỉ cần sai lệch nhỏ trong thi công, một vài sợi sẽ chịu lực lớn hơn và bị phá hoại trước. Nhờ cấu tạo xoắn, lực căng được phân bố đều trên toàn bộ tao cáp, giúp các sợi cùng làm việc, từ đó nâng cao độ an toàn của kết cấu.
• Tăng độ bền và khả năng chịu lực lâu dài: Trong quá trình sử dụng, cáp dự ứng lực không chỉ chịu tải trọng tĩnh mà còn chịu tải trọng lặp, rung động, ảnh hưởng của co ngót và từ biến bê tông. Khi đó, cấu tạo xoắn cáp dự ứng lực giúp giảm ứng suất tập trung, tăng khả năng chống mỏi của từng sợi thép.
• Tạo tính linh hoạt khi thi công và vận chuyển: Cáp có thể được cuộn với chiều dài lớn, dễ dàng vận chuyển và lắp đặt tại công trường. So với thép thanh truyền thống vốn bị giới hạn chiều dài và phải nối, cáp dự ứng lực gần như không cần mối nối. Điều này đặc biệt quan trọng trong các công trình có chiều dài lớn như cầu hoặc sàn vượt nhịp.
• Dễ dàng uốn đường cáp theo thiết kế kết cấu: Trong sàn và dầm dự ứng lực, đường cáp thường được bố trí uốn cong lên hoặc xuống theo ý đồ thiết kế để tăng khả năng chịu lực tại gối và giảm mô men tại giữa nhịp. Nhờ cấu tạo xoắn cáp dự ứng lực, cáp có thể uốn theo biên dạng thiết kế mà không làm hỏng cấu trúc bên trong.

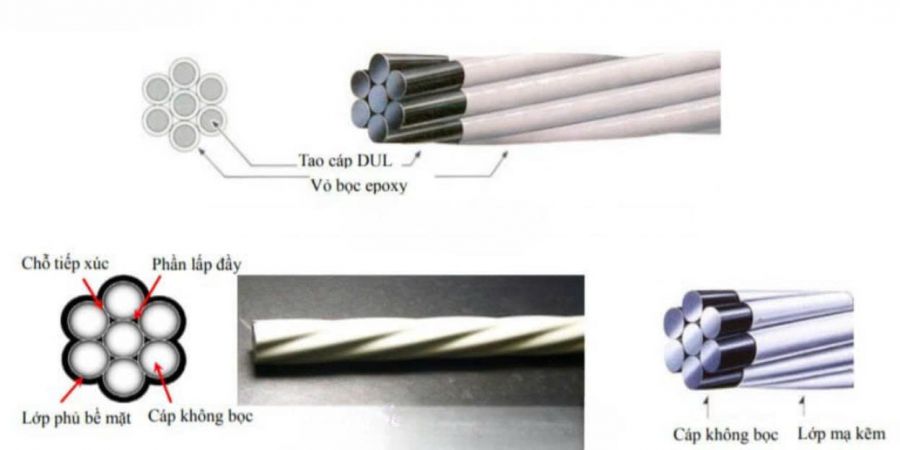

Cấu tạo xoắn cáp dự ứng lực là yếu tố bắt buộc đảm bảo tính hiệu quả thi công

>> Xem thêm: Những câu hỏi thường gặp về dự ứng lực

Cáp dự ứng lực có cấu tạo xoắn nhiều sợi hơn không?

Trong thực tế, vẫn tồn tại những loại cáp được xoắn từ hàng chục hoặc hàng trăm sợi thép nhỏ, thường gặp trong cáp cẩu, cáp cầu dây văng, cáp treo đặc biệt. Tuy nhiên, đối với xây dựng dân dụng và công nghiệp, cấu tạo xoắn cáp dự ứng lực 7 sợi đã được chứng minh là phương án tối ưu nhất xét trên nhiều khía cạnh:

- Đủ khả năng chịu lực cho đa số công trình.

- Dễ thi công, dễ kiểm soát chất lượng.

- Giá thành vật tư hợp lý do được sản xuất hàng loạt.

Việc tăng số lượng sợi trong tao cáp dự ứng lực thông thường sẽ làm cáp cồng kềnh, khó thi công và không mang lại hiệu quả kinh tế tương xứng.

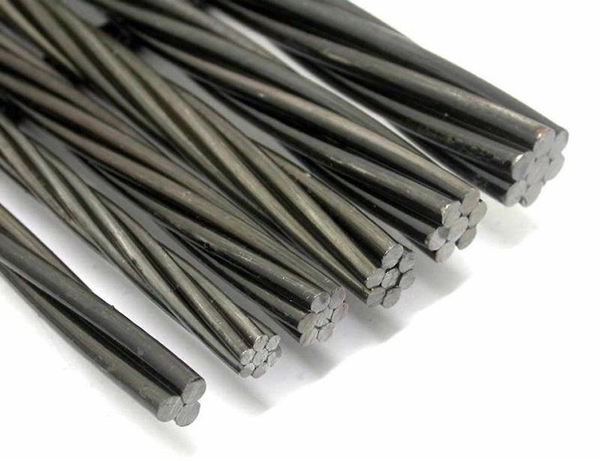

Cấu tạo xoắn 7 sợi là cấu tạo phổ biến trong cáp dự ứng lực


>> Xem thêm: Nhà thầu thi công cáp dự ứng lực tại Hải Phòng uy tín, chuẩn kỹ thuật

Kết luận

Như vậy, cấu tạo xoắn cáp dự ứng lực không phải là một đặc điểm ngẫu nhiên, mà là kết quả của quá trình tối ưu lâu dài về cơ học, thi công và kinh tế. Việc hiểu đúng cấu tạo xoắn trong cáp dự ứng lực không chỉ giúp kỹ sư và chủ đầu tư lựa chọn vật tư phù hợp, mà còn là nền tảng để thi công sàn dự ứng lực một cách an toàn, hiệu quả.
