Bố trí bu lông trong kết cấu thép: Nguyên tắc, tiêu chuẩn và lưu ý khi thi công

Liên kết bu lông là một trong những giải pháp kết nối phổ biến nhất trong các công trình kết cấu thép hiện nay. Tuy có kích thước nhỏ nhưng bu lông lại đóng vai trò quan trọng trong việc truyền lực, giữ ổn định các cấu kiện và đảm bảo an toàn cho toàn bộ công trình. Vì vậy, bố trí bu lông cần tuân thủ đúng bản vẽ thiết kế, tiêu chuẩn kỹ thuật và quy trình thi công.

Trong bài viết dưới đây, Hải Thành sẽ giúp bạn hiểu rõ các nguyên tắc bố trí bu lông trong kết cấu thép để đảm bảo chất lượng công trình nhé!

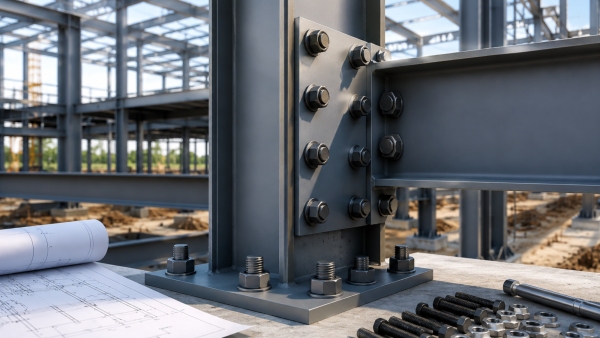

Tìm hiểu nguyên tắc và tiêu chuẩn bố trí bu lông trong kết cấu thép

Bu lông trong kết cấu thép là gì?

Bu lông kết cấu thép là chi tiết cơ khí dùng để liên kết các cấu kiện thép như cột, dầm, vì kèo, bản mã hoặc xà gồ thành một hệ kết cấu hoàn chỉnh. So với phương pháp hàn, liên kết bằng bu lông có ưu điểm là thi công nhanh, dễ kiểm tra và thuận tiện khi cần tháo lắp hoặc bảo trì. Hiện nay, bố trí bu lông trong kết cấu thép chủ yếu sử dụng hai loại:

• Bu lông thường: Thường áp dụng cho các liên kết chịu tải nhỏ hoặc các hạng mục phụ.
• Bu lông cường độ cao: Được sử dụng tại các vị trí chịu lực lớn, yêu cầu độ ổn định và độ bền cao.

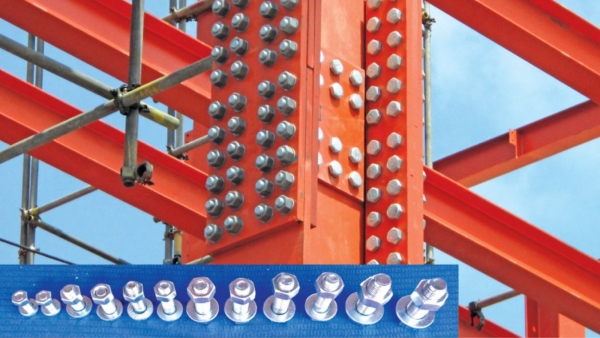

Việc bố trí bu lông trong kết cấu thép cần đảm bảo đúng số lượng và vị trí theo hồ sơ thiết kế

Vai trò của bu lông trong liên kết kết cấu thép

• Đảm bảo khả năng chịu lực: Bu lông có nhiệm vụ truyền lực giữa các cấu kiện thép. Nếu bố trí bu lông trong kết cấu thép không đúng kỹ thuật, lực sẽ phân bố không đều, làm giảm khả năng chịu tải của liên kết.
• Tăng độ ổn định cho công trình: Một hệ liên kết được bố trí hợp lý sẽ giúp các cấu kiện làm việc đồng bộ, hạn chế biến dạng và nâng cao độ ổn định của toàn bộ kết cấu.
• Rút ngắn thời gian thi công: Liên kết bu lông được gia công sẵn tại nhà máy nên việc lắp dựng tại công trường diễn ra nhanh chóng. Điều này giúp đẩy nhanh tiến độ và giảm chi phí nhân công.
• Thuận tiện cho bảo trì và thay thế: Khác với liên kết hàn, bu lông có thể tháo lắp khi cần sửa chữa hoặc thay đổi kết cấu mà không ảnh hưởng nhiều đến các cấu kiện xung quanh.

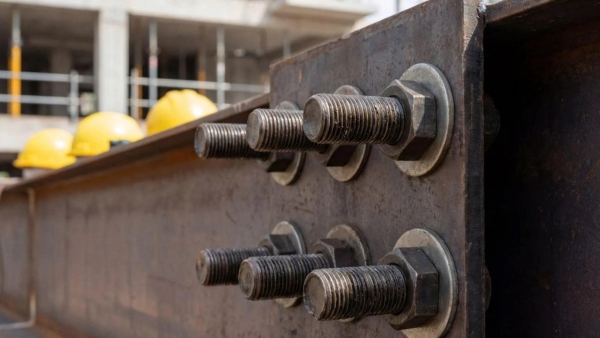

Bu lông là liên kết đảm bảo khả năng chịu lực cho công trình

>> Xem thêm: Phân biệt bulong neo và bulong liên kết trong nhà thép tiền chế

Các nguyên tắc bố trí bu lông trong kết cấu thép

Để đảm bảo liên kết làm việc hiệu quả, bố trí bu lông trong kết cấu thép cần tuân thủ một số nguyên tắc cơ bản dưới đây.

• Bố trí đúng theo bản vẽ thiết kế: Mỗi vị trí liên kết đều đã được kỹ sư tính toán về số lượng, đường kính và cấp bền của bu lông. Trong quá trình thi công, tuyệt đối không tự ý thay đổi nhằm tránh ảnh hưởng đến khả năng chịu lực của công trình.
• Đảm bảo khoảng cách hợp lý giữa các bu lông: Khoảng cách giữa các bu lông phải đủ để phân bố lực đồng đều và hạn chế hiện tượng tập trung ứng suất. Nếu đặt quá gần, bản thép dễ bị xé mép; nếu đặt quá xa, liên kết sẽ làm việc kém hiệu quả.
• Bố trí đối xứng: Ở những liên kết chịu tải lớn, bu lông thường được bố trí đối xứng qua trục của cấu kiện. Cách bố trí này giúp lực được truyền đều và giảm hiện tượng xoắn hoặc lệch tâm.
• Lựa chọn đúng cấp bền bu lông: Không phải mọi công trình đều sử dụng cùng một loại bu lông. Tùy vào tải trọng và yêu cầu kỹ thuật, kỹ sư sẽ lựa chọn bu lông thường hoặc bu lông cường độ cao phù hợp.
• Siết bu lông đúng lực: Đối với bu lông cường độ cao, lực siết là yếu tố rất quan trọng. Nếu siết chưa đủ lực, liên kết có thể bị trượt. Ngược lại, siết quá lực sẽ làm giảm tuổi thọ của bu lông.

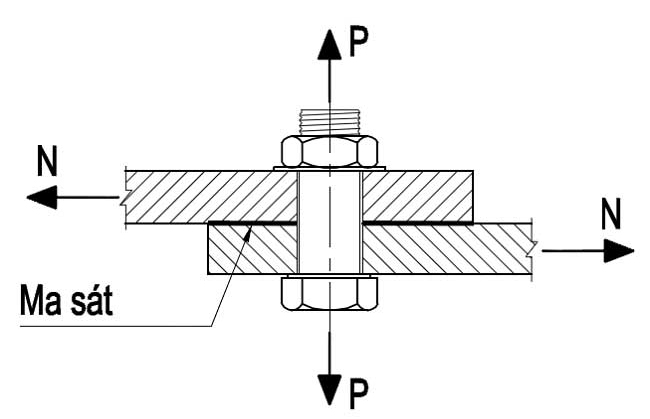

Bố trí bu lông trong kết cấu thép dựa trên nguyên tắc nào?

Tiêu chuẩn về khoảng cách bu lông, khoảng cách mép và bước bu lông

Trong bố trí bu lông trong kết cấu thép, khoảng cách giữa các bu lông và khoảng cách đến mép bản thép phải tuân theo tiêu chuẩn thiết kế nhằm đảm bảo khả năng chịu lực và độ bền của liên kết.

Các thông số này sẽ được tính toán dựa trên đường kính bu lông, chiều dày bản thép, tải trọng thiết kế và tiêu chuẩn áp dụng. Vì vậy, đơn vị thi công cần tuân thủ đúng bản vẽ, không tự ý thay đổi vị trí lắp đặt.

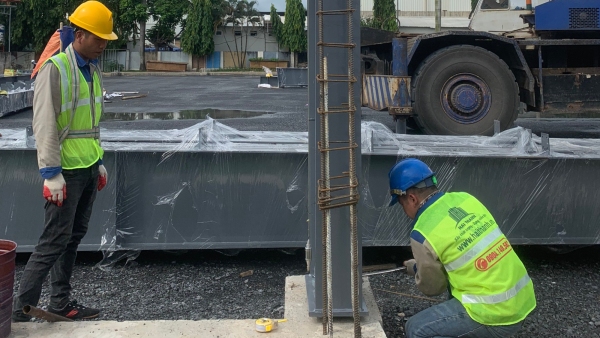

Bố trí bu lông trong kết cấu thép với khoảng cách chuẩn

>> Xem thêm: Phương pháp hàn nhà thép tiền chế và tiêu chuẩn mối hàn kết cấu thép 2026

Các kiểu bố trí bu lông phổ biến

Tùy theo đặc điểm liên kết và tải trọng, bố trí bu lông trong kết cấu thép thường được thực hiện theo một trong các dạng sau:

• Bố trí một hàng: Được sử dụng cho các liên kết chịu tải nhỏ hoặc cấu kiện có kích thước hẹp.
• Bố trí hai hàng: Đây là kiểu bố trí phổ biến nhất trong các công trình nhà thép tiền chế. Hai hàng bu lông giúp tăng khả năng chịu lực và phân bố tải trọng tốt hơn.
• Bố trí so le: Bu lông được sắp xếp xen kẽ nhằm giảm tập trung ứng suất, đồng thời nâng cao hiệu quả chịu lực của liên kết.

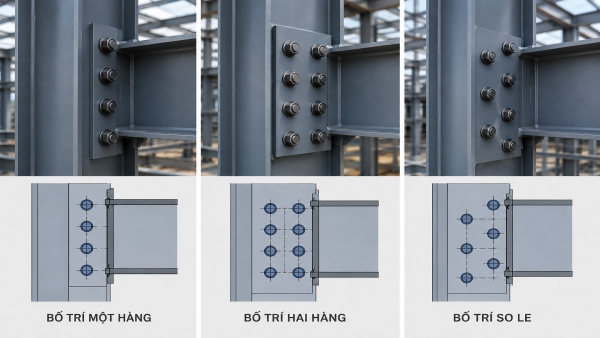

Một số kiểu bố trí bu lông trong kết cấu thép

>> Xem thêm: Các lỗi mối hàn thường gặp và cách khắc phục trong thi công kết cấu thép

Kết luận

Bố trí bu lông trong kết cấu thép là yêu cầu kỹ thuật quan trọng, ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và tuổi thọ của công trình. Việc tuân thủ đúng nguyên tắc bố trí, tiêu chuẩn khoảng cách và quy trình thi công sẽ giúp liên kết làm việc hiệu quả, hạn chế sự cố và nâng cao chất lượng công trình.
