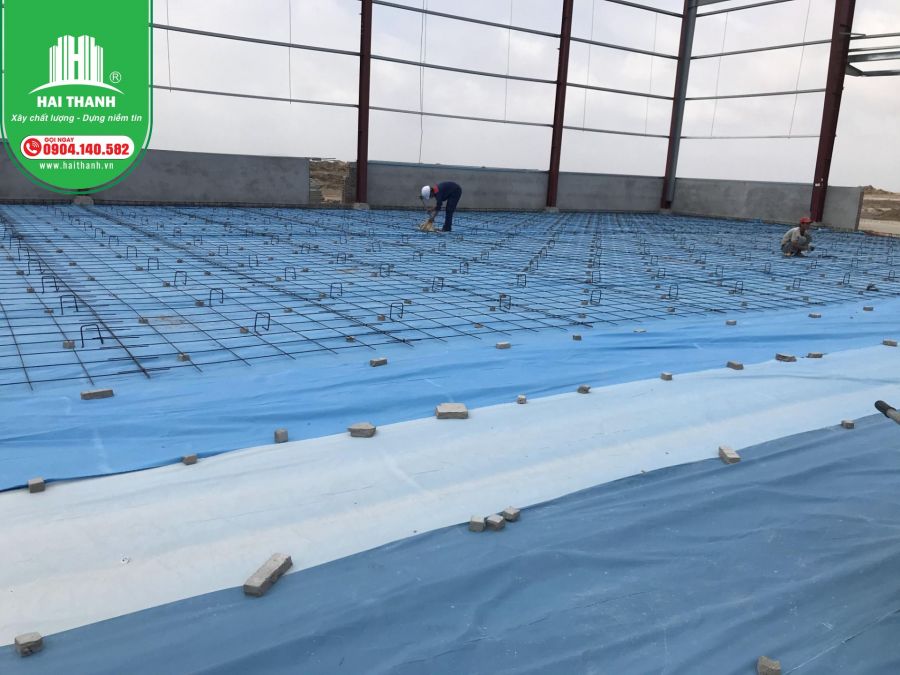

Thi công Sàn cáp dự ứng lực cho nhà xưởng Tường Viên - KCN Nam Đình Vũ



Bê tông dự ứng lực được dùng phổ biến từ lâu ở châu Âu. Sử dụng bê tông dự ứng lực tiết kiệm và giảm giá thành công trình, mang lại chất lượng cao cho công trình xây dựng.

Thêm vào đó là yếu tố rút ngắn thời gian, đẩy nhanh tốc độ thi công và đảm bảo tính mỹ thuật, kỹ thuật, chất lượng của công trình. Đây là giải pháp tối ưu trong cuộc cách mạng xây dựng.

Ở Việt Nam, công nghệ bê tông dự ứng lực đã được ứng dụng hiệu quả cho nhiều dự án nhà ở thương mại, dự án nhà máy công nghiệp.

1. Tổng quan sơ bộ về dự án nhà xưởng

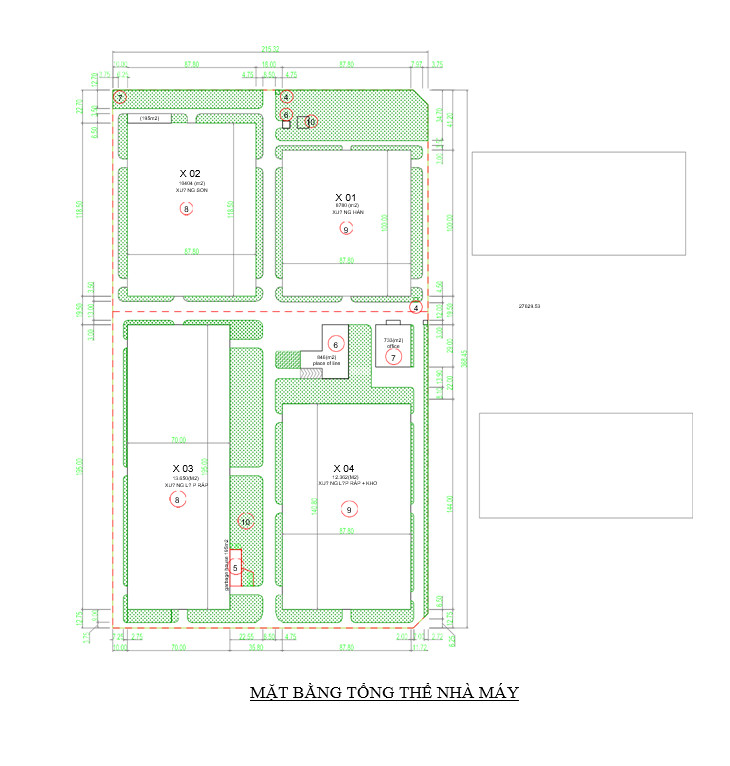

     Dự án Nhà xưởng Tường Viên Nam Đình Vũ xây dựng tại KCN Nam Đình Vũ, Q. Hải An, Tp Hải Phòng. Dự án gồm 04 nhà xưởng X01~X04, toàn bộ được sử dụng làm nhà xưởng và văn phòng làm việc của Công ty Tường Viên Nam Đình Vũ.

     Công ty Cổ phần tư vấn và Xây dựng Hải Thành được mời tham gia gói thầu phần thiết kế và thi công nền dự ứng lực. Qua quá trình nghiên cứu hồ sơ thiết kế của dự án, Xây dựng Hải Thành tiến hành thiết kế chi tiết cho nền nhà xưởng.

      Nhà xưởng có tổng diện tích mặt bằng 45196 m2. Hệ kết cấu phần thân sử dụng là vì kèo thép, hệ kết cấu sàn tầng 2 sử dụng hệ sàn thép. Kết cấu móng sử dụng hệ móng bê tông cốt thép được đỡ bởi cọc ly tâm D300.

2. Giới thiệu về sàn cáp dự ứng lực cho công trình nhà xưởng

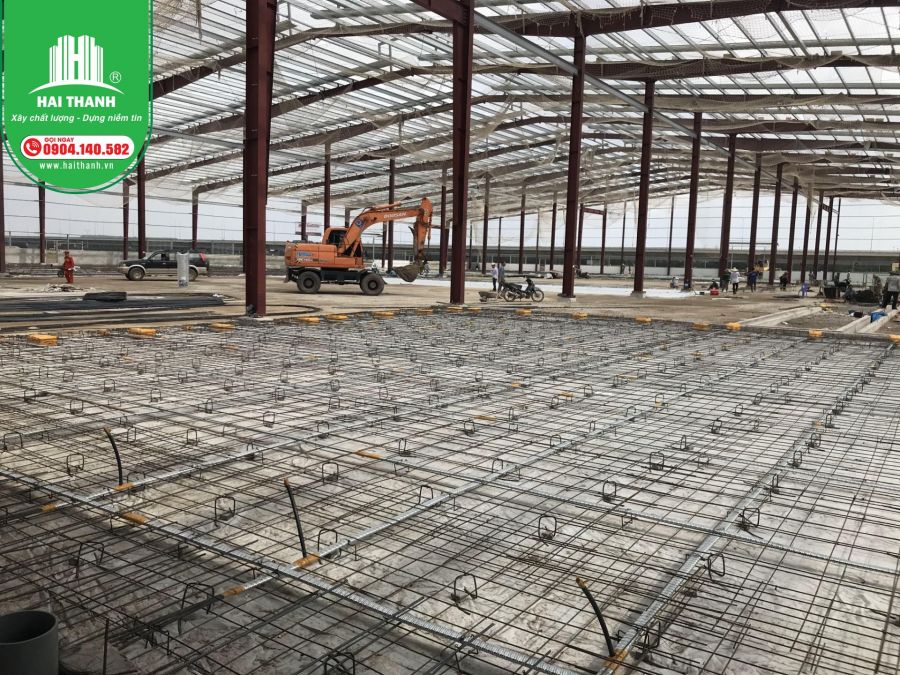

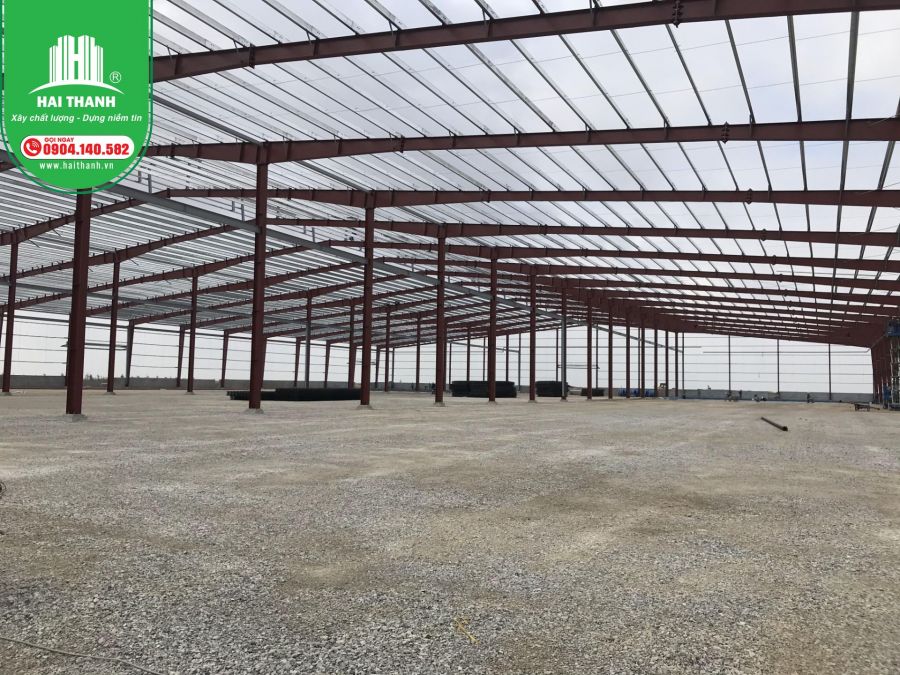

Kết cấu thép sàn dự ứng lực tại nhà xưởng Tường Viên Nam Đình Vũ

Kết cấu bê tông cốt thép ứng suất trước, còn gọi là kết cấu bê tông cốt thép ứng lực trước, hay bê tông tiền áp, hoặc bê tông dự ứng lực là kết cấu bê tông cốt thép sử dụng sự kết hợp ứng lực căng rất cao của cốt thép ứng suất trước và sức chịu nén của bê tông để tạo nên trong kết cấu những biến dạng ngược với khi chịu tải, ở ngay trước khi chịu tải.

Nhờ đó những kết cấu bê tông này có khả năng chịu tải trọng lớn hơn kết cấu bê tông thông thường, hoặc vượt được những nhịp hay khẩu độ lớn hơn kết cấu bê tông cốt thép thông thường.

Theo nhiều chuyên gia xây dựng, ứng dụng của công nghệ bê tông dự ứng lực trong xây dựng dân dụng và công nghiệp là lựa chọn thích hợp cho những đô thị hiện đại trên thế giới.



3. Thi công sàn cáp dự ứng lực cho nhà xưởng Tường Viên

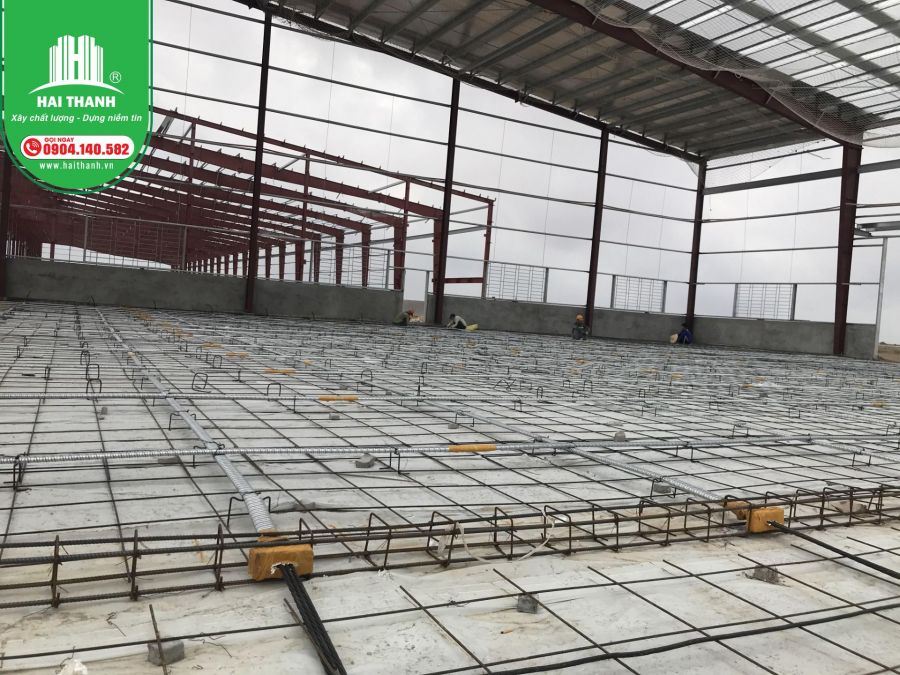

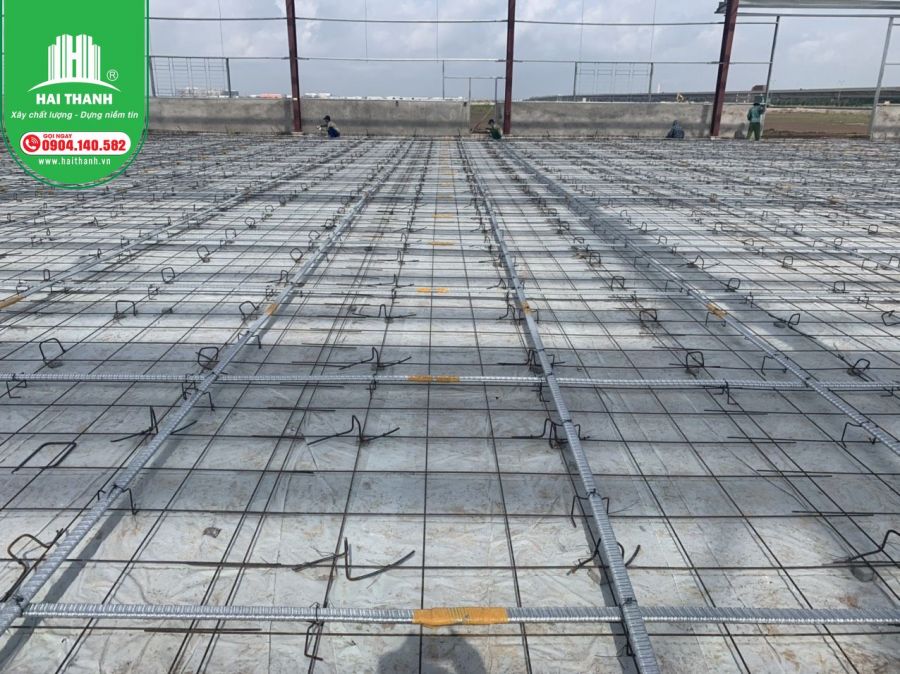

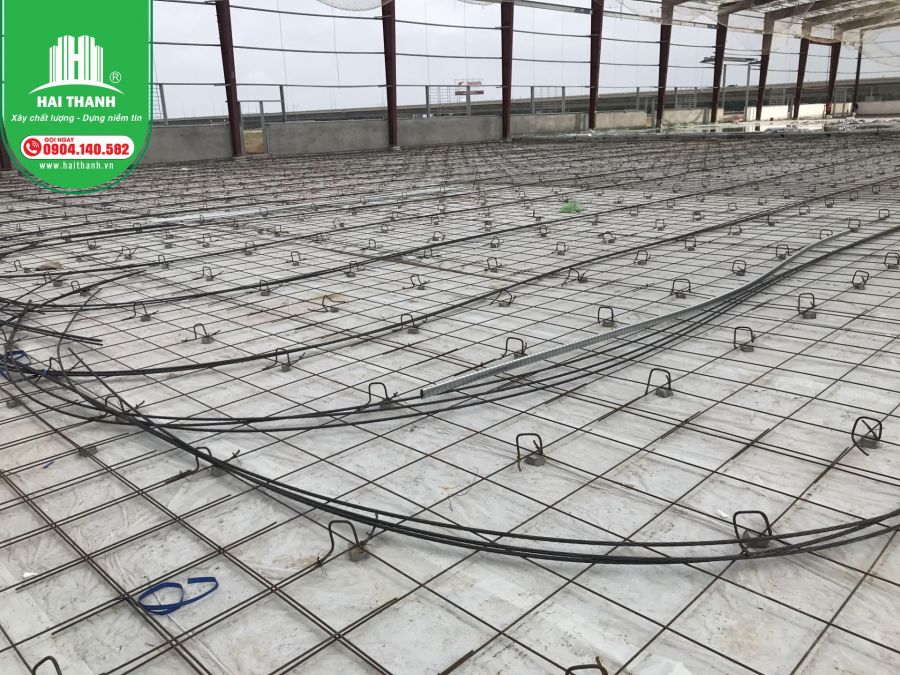

Sàn cáp dự ứng lực chuẩn bị đổ bê tông



Phân tích lựa chọn hệ kết cấu nền

-   Tải trọng tác dụng: Nền nhà xưởng có diện tích lớn, hoạt tải trên nền do nguyên vật liệu, máy móc, xe vận chuyển tại vị trí lớn nhất 25.0 kN/m2.

-   Địa chất: Lớp đất phía trên cùng (lớp KQ) là lớp đất cát san lấp dày 4.3~4.7 m đã được san lấp được hơn 1 năm, chiều cao san lấp cao hơn cao độ thi công 2m. Hai lớp đất liền kề phía dưới (lớp 1, 2) có chiều dày từ 4.9~5.8 m cho lớp 1, 4.9~7.7m cho lớp 2 là các lớp đất sét yếu trạng thái dẻo chảy.

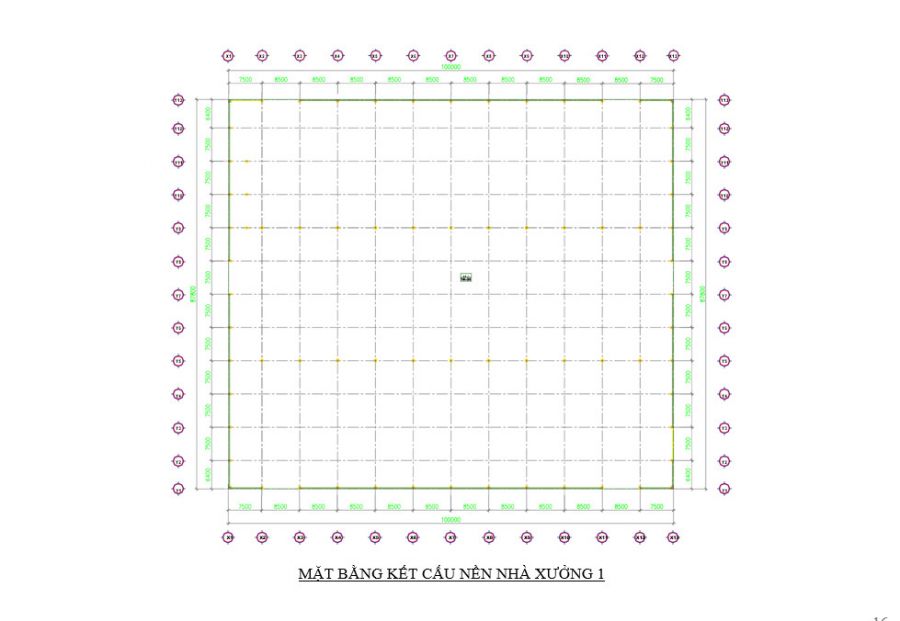

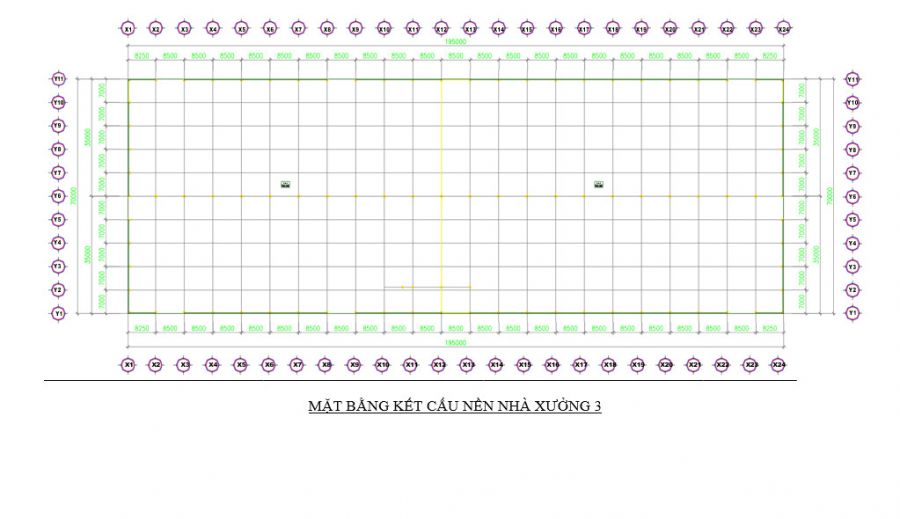

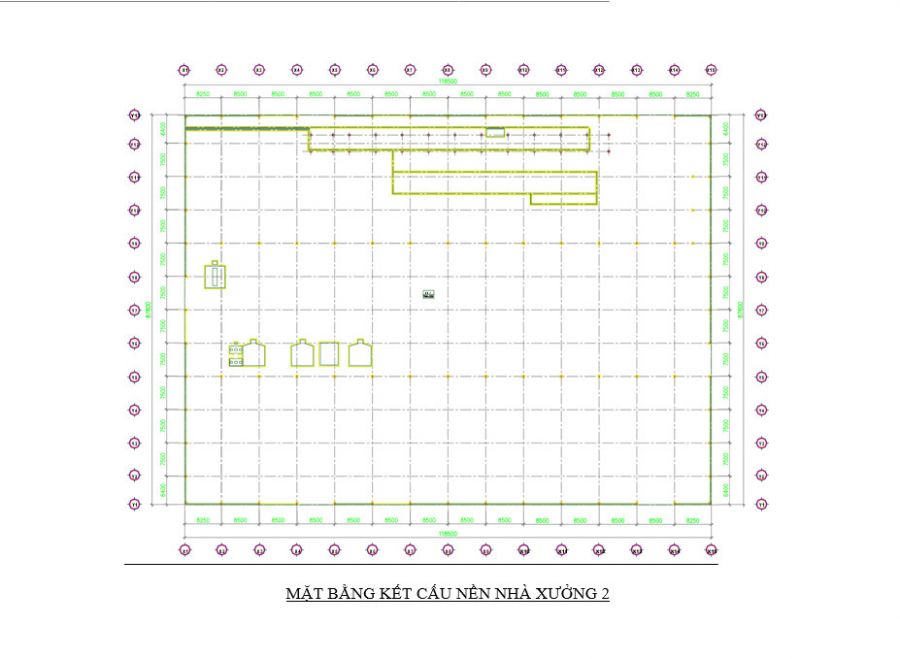

Nền nhà xưởng Tường Viên Nam Đình Vũ

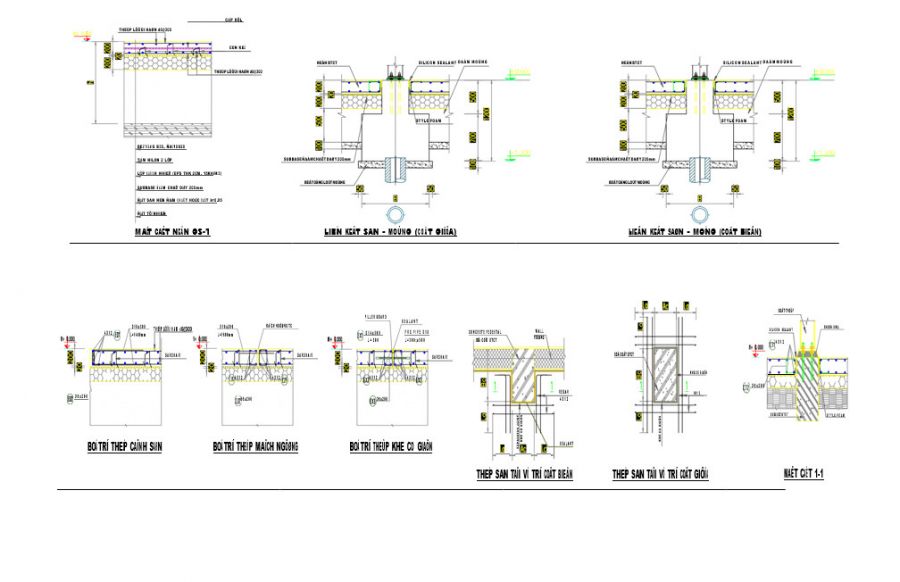

-   Với đặc điểm của công trình về tải trọng tác dụng và địa chất có thể thấy: tải trọng tác dụng lên nền không lớn và địa chất của công trình có lớp đất cát san lấp khá dày (~4.5m) – giống như một lớp đệm cát. Hơn nữa lớp cát san lấp cao hơn cao độ thi công là một lớp gia tải trước cho nền. Do vậy thiết kế lựa chọn giải pháp nền BTCT dự ứng lực dày 200 mm được đặt trên một lớp Subbase đầm chặt dày 200 mm. Đất cát san lấp phía dưới được đầm chặt với hệ số K=0,95.

Sử dụng nền BTCT dự ứng lực đảm bảo kiểm soát vết nứt tốt do có ứng suất nén trước trong bê tông nền (do cáp dự ứng lực tạo ra) để triệt tiêu ứng suất kéo của bê tông xuất hiện trong quá trình bê tông co ngót, giãn nở, chịu tải trọng bên ngoài tác dụng. Hơn nữa nền BTCT dự ứng lực cho phép tạo được một diện tích nền lớn mà không phải sử dụng khe co giãn – đây là một vấn đề gây ra tốn kém nhiều chi phí bảo trì trong quá trình sử dụng (hỏng khe co giãn, thấm từ khe co giãn, lún lệch giữa 2 mép nền cạnh khe co giãn, nứt vỡ bê tông mép khe co giãn do xe chạy…).



Yêu cầu kỹ thuật một số cho công tác đổ bê tông

     Trước khi thi công cấp phối bê tông phải được kiểm tra theo tiêu chuẩn hiện hành. Trong quá trình kiểm tra, hệ số co ngót và phát triển cường độ bê tông theo tuổi 1 ngày, 2 ngày, 3 ngày, 4 ngày, 5 ngày, 7 ngày, 14 ngày, 28 ngày cần có số liệu cụ thể;

  • Cốp pha nền, dầm móng đảm bảo chắc chắn với các tác động thi công đặc biệt với bơm bê tông. Vị trí đặt cần bơm cần được gia cố phù hợp đảm bảo không ảnh hưởng đến cốt thép, cốt pha hay cáp ứng lực trước khi thi công;
  • Sai số lắp đặt cáp: Với cáp nền là +/-5 mm theo phương đứng, +/-100 mm theo phương ngang. Các trường hợp khác cần báo để thiết kế xem xét;
  • Với cáp dầm móng: Sai số cao độ cáp dầm không nên vượt quá h/30, với h là chiều cao tiết diện. Các trường hợp có sai số lớn cần báo thiết kế xem xét;
  •  Con kê hai lớp thép: dùng con kê D10-D12 đầu con kê đặt vào lớp thép dưới nền (không đặt vào đáy nền). Con kê lớp thép dưới phải được đúc bằng bê tông hoặc vữa xi măng cát đạt cường độ chịu nén thấp nhất 30MPa;
  • Cốt thép tại vị trí giằng móng-nền: Uốn duỗi cốt thép chờ sẵn trong tường. Tại các vị trí gẫy cần khoan cắm bù bằng thép cùng chủng loại và keo epoxy;
  • Bảo dưỡng bê tông: Bảo dưỡng bê tông sàn bằng xoa vỗ sau khi đổ bê tông, tưới ẩm hay phun hóa phẩm chuyên dụng sau khi xoa mặt sàn. Mặt trên sàn cần giữ ẩm liên tục ít nhất 7 ngày sau khi đổ bê tông;
  • Kéo căng cáp: Kéo căng cáp căn cứ theo phát triển cường độ của bê tông. Trường hợp bê tông phát triển cường độ nhanh cần kéo căng sớm để hạn chế nứt do co ngót.
  •  Độ dãn dài cáp: Độ dãn dài cáp nên được tính toán ngay trong quá trình kéo căng. Với các bó cáp có độ dãn dài hụt nên kéo ngay lên 83%PULT (PULT – Lực kéo đứt cáp) trong quá trình thi công kéo căng;

Các Chú ý khi thi công bê tông cho sàn cáp nền nhà xưởng





4. Công ty chuyên thiết kế và thi công sàn cáp dự ứng lực tại Miền Bắc

Với kinh nghiệm nhiều năm trong lĩnh vực thiết kế và thi công xây dựng Hải Thành luôn cầu thị mong muốn hợp tác phát triển và làm hài lòng khách hàng bằng những công trình chất lượng cao.



Lý do bạn nên chọn HẢI THÀNH:

1. Cung cấp giải pháp thiết kế, xây dựng nhà xưởng Đẹp, Chất Lượng cao.

2. Giá thi công nhà xưởng tối ưu nhất.

3. Dự Toán chính xác giá thi công nhà xưởng

4. Thời gian hoàn thành công trình nhanh chóng

5. Hỗ trợ tư vấn - gặp gỡ trao đổi hoàn toàn miễn phí.

Liên hệ ngay với chúng tôi theo hotline: 0 9 0 4.1 4 0.5 8 2
