Cấu tạo hộp sàn phẳng không dầm NEVO
1. Bản vẽ cấu trúc sàn NEVO
Sàn Nevo là một sản phẩm sử dụng hộp nhựa để tạo ra các khoảng trống có kích thước (52x52xH) H, phù thuộc vào mục đích sử dụng và khoảng cách giữa các dầm chìm.
Sơ lược về cấu trúc của sàn Nevo
1.1. Mặt bằng cấu trúc sàn NEVO: Mô tả độ dày của sàn, vị trí của các dầm chìm, và kích thước của chúng.
1.2. Mặt bằng bố trí hộp NEVO: Đây là việc sắp xếp các hộp trên mặt sàn với khoảng cách giữa chúng là từ 12-14cm. Trong đó, đặc biệt quan trọng là vị trí đặt hộp đầu tiên để bắt đầu việc lắp đặt hộp trên sàn.
1.3. Mặt bằng bố trí thép và gia cường của thép: Giới thiệu cách bố trí các thanh thép trên/dưới và quy trình gia cường thép trên/dưới trên sàn Nevo.
1.4. Mặt bằng bố trí thép nấm mũ cột sàn NEVO: Giải thích cách thiết kế và bố trí thép mũ cột trên sàn Nevo.
1.5. Mặt bằng bố trí thép chống cắt và thép chọc thủng sàn NEVO: Mô tả việc bố trí các thành phần thép chống cắt và thép chọc thủng trên sàn Nevo để đảm bảo tính chất an toàn.
2. Cấu tạo hộp sàn NEVO

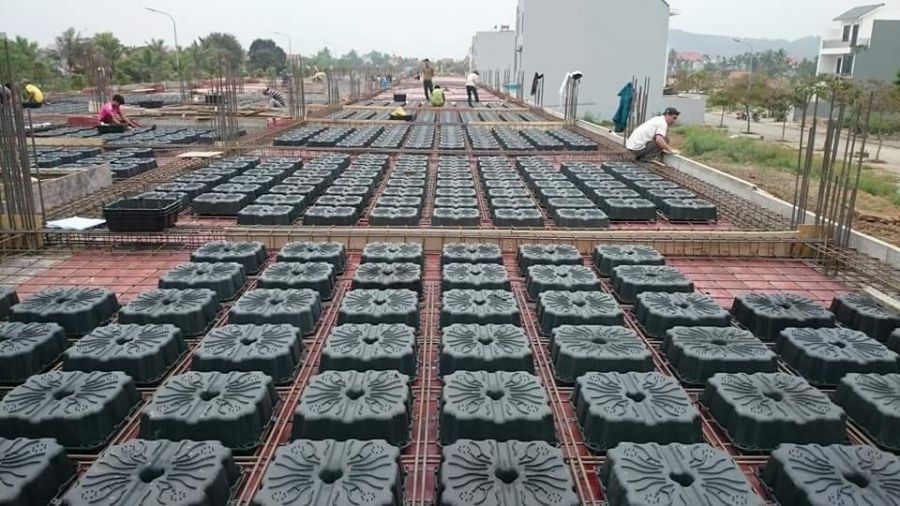

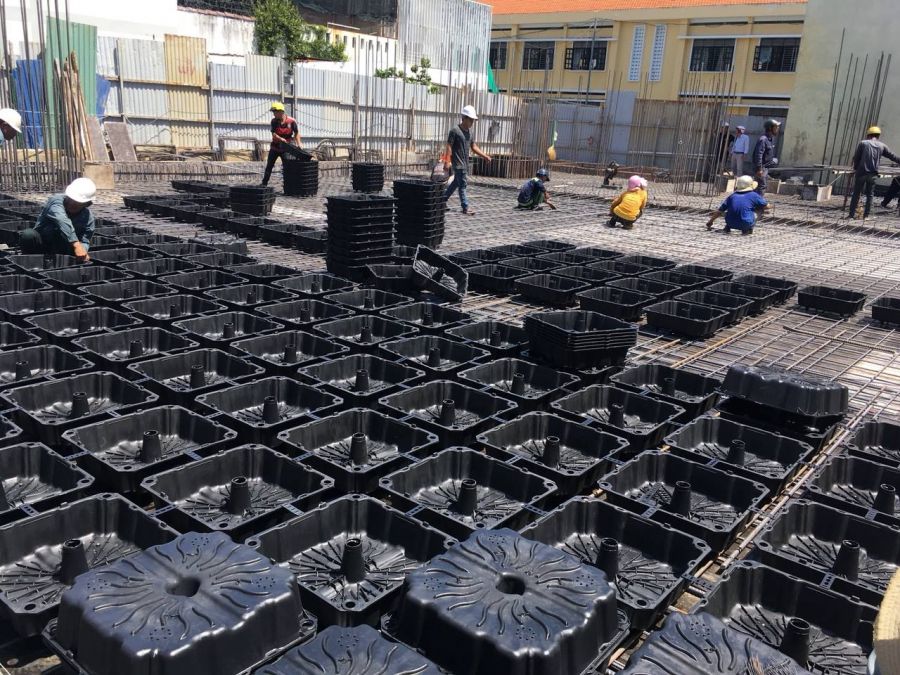

Hộp sàn Nevo có một cấu trúc cơ bản với 4 chân côn giúp nó tự đứng được trên mặt dưới sàn. Các thanh giằng nhựa nối với hộp để tạo ra các kích thước dầm chìm theo hai phương. Mặt trên của hộp có các gờ để đặt thép lên với khoảng cách 1.5cm, đảm bảo tuân theo các tiêu chuẩn.
Sàn Nevo trong phần giữa có cấu trúc thép trên thép dưới và thép gia cường. Trong khi đó, ở phần đầu nấm, sàn Nevo sử dụng thép mũ cột loại ziczac để chống cắt và thép loại C chống chọc thủng với đường kính D10. Giữa các lớp thép này, có thanh C móc D6 được sử dụng để kẹp và giữ hộp khi đổ bê tông.
Các thông số cơ bản của hộp Nevo bao gồm chiều rộng (52x52), chiều cao từ 10 đến 40 cm và trọng lượng từ 1.5kg đến 3kg. Chân của hộp được điều chỉnh từ 7-10cm để tạo ra mặt dưới sàn.
Hộp Nevo được sản xuất bằng Polypropylene tái chế, đảm bảo tính bền vững và không gây hại cho môi trường. Chất liệu này cũng làm cho hộp trở nên nhẹ hơn và kháng chấn, không thấm nước, và không hấp thụ nhiệt, giúp đảm bảo sự khô ráo và tiện nghi cho công trình. Gờ trên mặt hộp được trải đều để đảm bảo tính đồng đều trong quá trình sử dụng.
Sàn bê tông rỗng NEVO là một sự đầu tư thông minh cho các dự án xây dựng hiện đại. Sản phẩm này không chỉ mang lại nhiều tiện ích và ưu điểm vượt trội mà còn giúp bảo vệ môi trường. Quá trình sản xuất và thi công cần được thực hiện chuyên nghiệp để đảm bảo tính an toàn và độ bền. Hải Thành cam kết cung cấp giải pháp sàn bê tông rỗng chất lượng cao, đáng tin cậy và đúng tiến độ. Liên hệ với chúng tôi để biết thêm thông tin và nhận báo giá chi tiết cho dự án của bạn.
